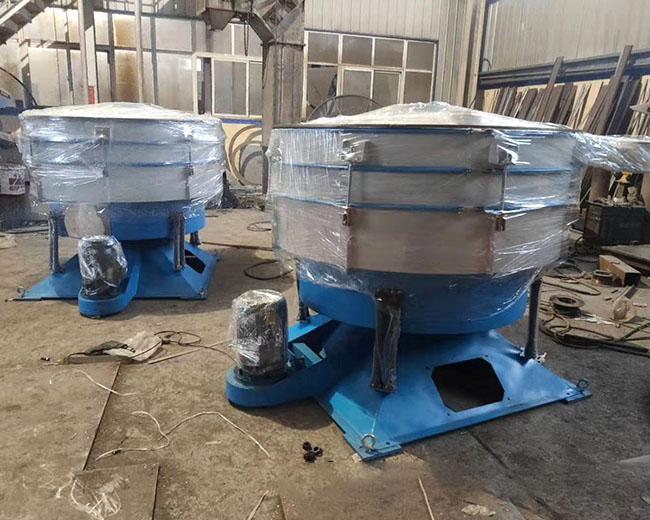

搖擺篩的傳動部分將搖擺運動的動力傳入篩機筒體， 電機 11 通過三角皮帶 10 減速并將動力傳遞到主軸 7 ；傳動部分的整體設計在棱錐狀保護罩內進行。 搖擺篩的搖擺運動調整部分將主軸的圓周轉動調整為設定的搖擺軸 4 的空間搖擺運動，包括篩箱基架 3 ，徑向偏心距、徑向偏角、
切向偏角的調節機構 12 ，以及為了抵抗因搖擺產生的不平衡而設置的調整機構 9 。
搖擺篩的篩箱工作部分實現篩分作業，筒型篩箱部分在搖擺軸上實現設定的

空間搖擺運動；篩箱包括進、出料口 2 、 18 和壓緊裝置15 。搖擺篩的其他部分包括支承橡膠拉簧 5 、振動測試裝置 13 、觀察口 1 和潤滑系統 6 、 14 。搖擺篩通過調整部分對 3 個主要參數，即徑向偏心距、徑向偏轉角和切向偏轉角進行調整，通過電機皮帶傳動實現篩箱的三維搖擺。 篩分物料經進料口進入上層篩面中心后，進行三維空間運動，包括徑向離心運動、徑向拋跳運動和切向拋跳運動。 3 個方向運動的組合實現了物料在整個篩面的均勻分布和料群從中心到邊緣的螺旋運動。
物料群在螺旋向外的拋跳運動中與篩面充分接觸，實現物料的篩分。 經過篩分的篩上物料經出料口排出，成為某粒級產品。 篩下物料將進行第 2 層篩面的篩分，直至下層篩網。 一般情況下， n 層篩網的篩機可以得到 n+1 種粒級的產品。目前國外搖擺篩多 5 層篩面，可以得到多 6 種不同粒級的產品。 對于篩分精度要求特別高的精細篩分，也可以通過內部設計實現多層篩網僅產出 2 個粒級產品。 在這個方面可以有很多組合變化模式。
