往復式給料機簡介

  往復式給料機也叫往復式給煤機，是利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動,從而把煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到受料設備中。

  往復式給料機適用于礦山、礦井、選煤廠、中站、輸煤車間、港口散料碼頭等散料轉運，可將散料經料倉或直接進行均勻的轉載到膠帶機或其它篩選設備、貯存裝置等配合使用。實現對礦石、砂煤、糧食等散裝物料的均勻給料.本設備機體安裝于料斗下，傳動裝置為懸掛式，根據給料量的大小可分：K1、K2、K3、K4等幾種型號。

全有往復式給料機特點：

1.工作可靠、壽命長。
2.重量輕，體積小，維護保養方便。
3.結構簡單，運行可靠，調節安裝方便。
4.封閉式框架結構，大大提高了機架的剛度。
5.裝有限矩型液力偶合器，能滿載啟動，過載保護。
6.大給料量可達1200噸/小時（煤）,是目前國內大的往復式給料機。
7.采用了先進的平面二次包絡環面騾桿減速器設計，承載能力大，傳動效率高。
8.側襯板、斜襯板與底板之間留縫可調，能比較準確地控制留縫大小，大大減少了漏料。
9.驅動裝置對稱布置，并采用雙推桿 ，使整機愛力均衡，傳動平穩，消除了底板往復時的扭擺現象。
10底板有立向筋板，并用三道通長托輥支承，保證了底板本身剛度，消除了現有往復式給料機底板工作中彎曲變形的弊病。
11.襯板由小塊耐磨鋼板拼成，這樣不僅更換時輕便容易，而且可以根據實際磨損情況，有針對性地更換磨損了的襯板塊，從而使材料合理利用 ，降低維修費用。

往復式給料機試機視頻

工作原理視頻

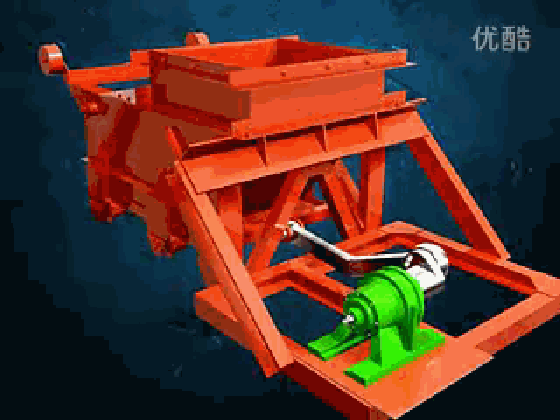

往復式給料機工作原理視頻動畫

傳動原理：當電動機開動后，經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動，將煤均勻地卸到運輸機械或其它篩選設備上。K型往復式給料機設有帶漏斗、帶調節閥門和不帶漏斗、不帶調節閥門兩種形式。該機適用于礦井和選煤廠，將煤炭經煤倉均勻地裝載到輸送機或其它篩選、貯存裝置上。

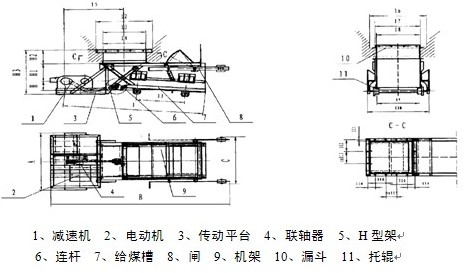

結構圖紙

K型往復式給料機是由機架、底板(給料槽)傳動平臺、漏斗閘門、托輥等組成。

型號參數

K型往復式給料機技術參數表:

型號規格			K-0		K-1		K-2		K-3		K-4
給料能力（t/h）	底版行程	曲柄位置	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤
	200mm	4	100	90	150	135	225	200	330	300	590	530
	150mm	3	75	67	112	100	170	150	247	220	440	395
	100mm	2	50	45	75	68	133	100	165	150	295	268
	50mm	1	25	22	34	34	55	50	83	75	148	132
曲柄轉速（r/min）			57		57		62		62		62
電動機	型號		YB160M1-8 Y160M1-8		YB160M1-8 Y160M1-8		YB160M1-8 Y160M1-8		YB160M1-6 Y160M1-6		YB160M1-6 Y160M1-6
	功率（KW）		4		4		4		7.5		18.5
	轉速（r/min）		720		720		720		970		970
減速機	型號		JZQ0-350		JZQ0-350		JZQ0-350		JZQ-400		JZQ-500
	速比		12.64		12.64		12.64		15.75		15.75
允許最大顆粒	含量10%以下		250		350		400		500		700
	含量10%以上		200		300		350		450		550
設備重量	帶料斗		1127		1251		1481		1927		2737
	不帶料斗		1026		1144		1342		1735		2505

客戶訂貨須知:

1.簽訂合同時請寫明型號規格、配何種電機、是否帶漏斗和調節閘門。

2.隨機技術文件：產品合格證、裝箱單、產品使用說明書。

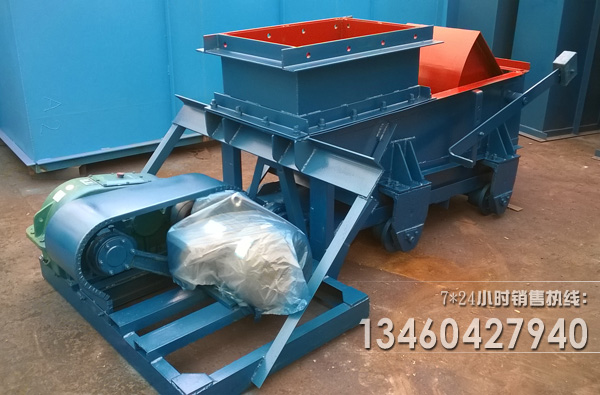

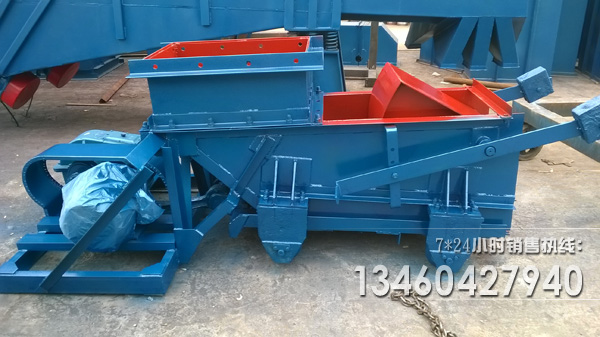

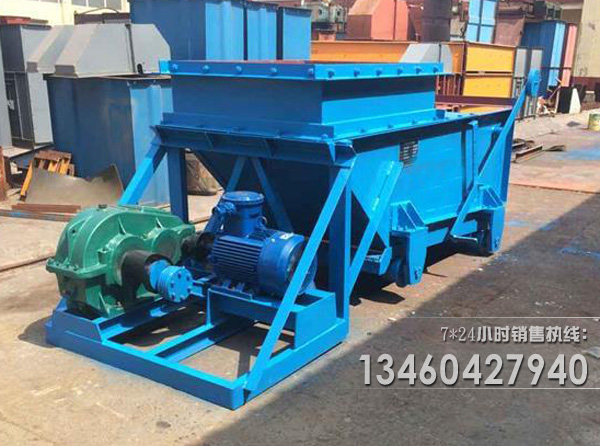

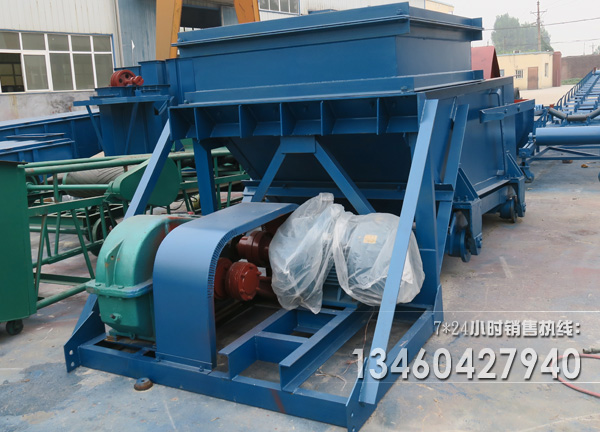

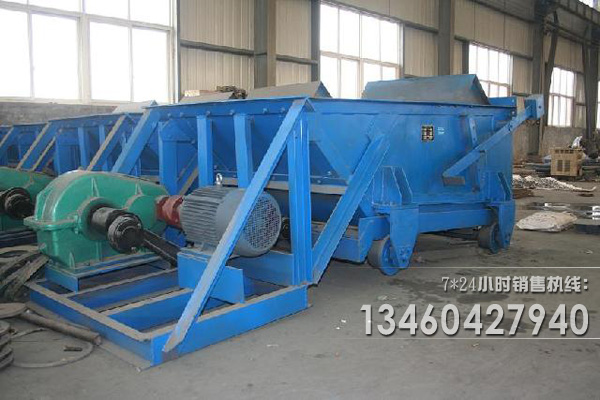

往復式給料機圖片
