葉輪給料機簡介

葉輪給料機也叫鋼性葉輪給料機,星型卸料閥，是用于將上部料倉中的干燥粉狀物料或小顆粒物料連續地、均勻地喂送到下一設備中去，是一種定量給料設備。廣泛應用于建材、冶金、化工、電力等行業,還能將上部料倉中的干燥粉狀或小顆粒連續均勻地輸送到下接設備中,鋼性葉輪給料機,又稱電動回轉卸料閥.鋼性葉輪給料機是連續均量輸送塵灰、煤粉及其他干燥物料(粒度小于10毫米)的輸送設備.

葉輪給料機特點
1 結構緊湊，造型美觀，使用方便。
2、運轉平穩，噪音低。
3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。
4、本廠也可按用戶要求設計制造。（支架聯軸器皮帶鏈條傳動）
5、本產品采用00號減速機專用潤滑脂，請定期檢查，加油。

葉輪給料機原理

  當變速時由蝸桿付通過裝在同一主軸上的刮板，供給葉輪和測量葉輪實現給粉。煤粉自煤粉斗流入給粉機上部體內的隔板上及其缺口下面的供給葉輪的齒槽內，旋轉的葉輪帶著煤粉在供給葉輪殼內轉180度給葉輪殼缺口處，落到測量葉輪內的齒槽，測量葉輪再轉180度又把煤粉帶部體內的缺口片，煤粉即落入出粉管中，按此過程就達到連續、均勻給粉的防止停機時煤粉自流的目的。

星型卸料閥?結構圖紙

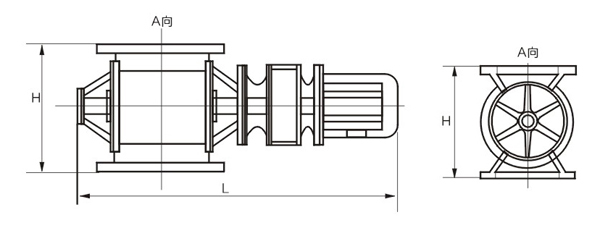

坐式葉輪給料機結構圖

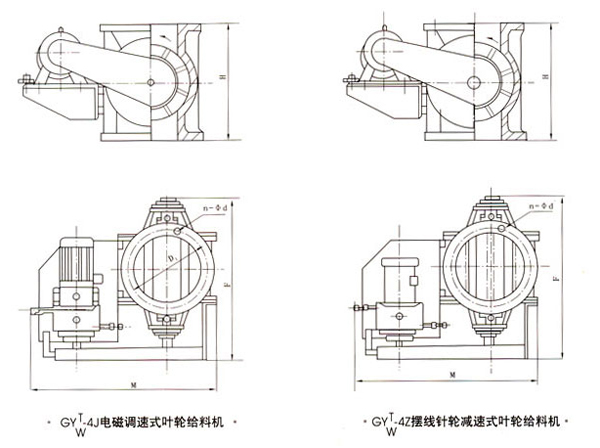

立式葉輪給料機結構圖

葉輪給料機由電機、傳動裝置、機殼、底盤和葉輪等組成。機殼上、下端的進、出料口分別與料倉、受料設備連接。給料量的調節是靠改變電磁調速異步電動機的轉速達到，其變速系統是由一級蝸輪與蝸桿付構成。電機通過傳動裝置帶動葉輪旋轉，物料從上部料倉通過進料口進入到葉輪槽內，葉輪繞水平軸線轉動時物料落入葉輪的各腔格之間，隨葉輪旋轉半周后卸入受料設備。

葉輪給料機圖片

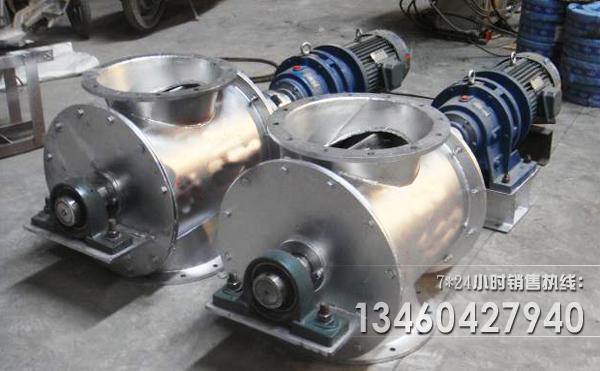

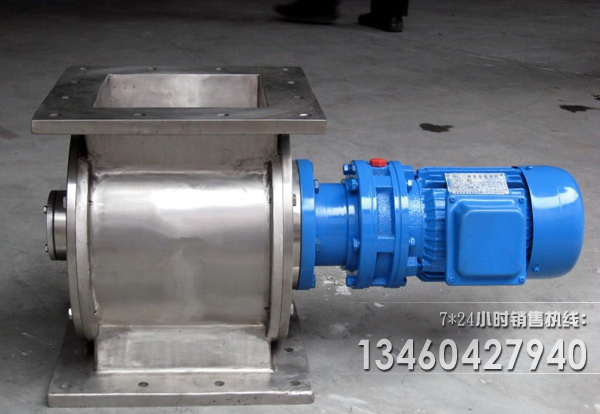

不銹鋼葉輪給料機圖片

葉輪給料機批發

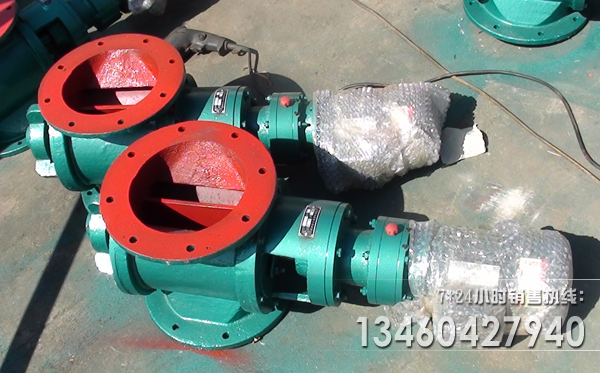

重型葉輪給料機圖片

圓形葉輪給料機圖片

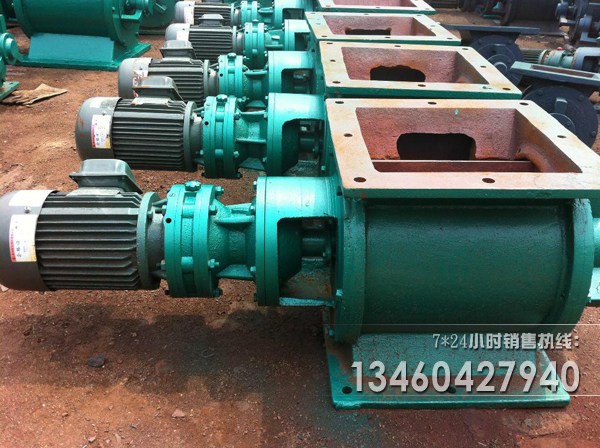

葉輪給料機批發

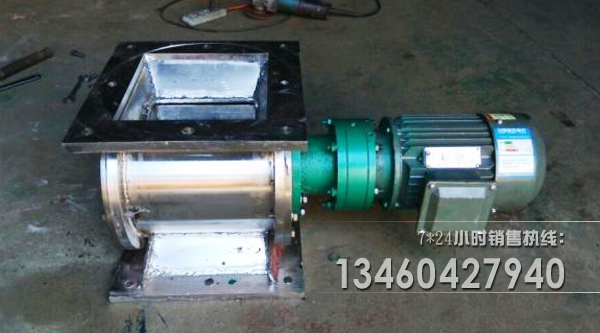

不銹鋼葉輪給料機

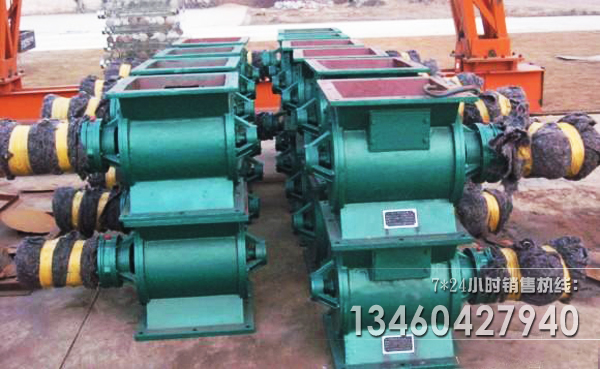

待發貨的葉輪給料機

星型卸料閥?型號參數

型號 規格	生產能力 m3/h	葉輪轉速 r/min	進出料口尺寸 長x寬 mm	轉動方式	齒輪減速電動機			給料機本體 外型尺寸 長x寬x高 mm	給料機本體 重量 kg
					型號	功率 kw	轉速r/min
GY-Φ200X200	4	20	200X200	鏈輪	YTC561	1.5	31	570X300X300	67
	7	31		聯軸器
GY-Φ200X300	6	20	200X300	鏈輪	YTC561	1.5	31	670X300X300	77
	10	31		聯軸器
GY-Φ300X300	15	20	300X300	鏈輪	YTC561	1.5	31	760X400X450	155
	23	31		聯軸器
GY-Φ300X400	20	20	300X400	鏈輪	YTC562	2.2	31	860X400X450	174
	31	31		聯軸器
GY-Φ400X400	35	20	400X400	鏈輪	YTC751	3	31	925X520X600	231
	53	31		聯軸器
GY-Φ400X500	43	20	400X500	鏈輪	YTC751	3	31	1025X520X600	268
	67	31		聯軸器
GY-Φ500X500	68	20	500X500	鏈輪	YTC752	5.5	31	1075X640X760	550
