圓盤給料機簡介

      圓盤給料機也叫圓盤給礦機，可分為吊式和座式，輕型和重型，敞開和封閉等分類，是一種選礦用給礦設備。

      圓盤式給料機是適用于20mm以下粉礦的給料設備，主要供給選煤、選礦、燒結、電力、建材等行業中，裝在運物料機上的一種附屬機械作為運輸機給料之用。使用圓盤給料機能夠讓物料均勻的進入一個設備從而讓下一道工序可以正常工作，節省勞動力，而且保護了設備的性能，延長整個生產線設備的使用壽命。圓盤給料機，是選礦設備不可或缺的配套產品。

圓盤給料機特點：

1.結構簡單,運行可靠,調節安裝方便。
2.裝有限矩型液力偶合器,能滿載啟動,過載保護。
3.重量輕、體積小、工作可靠、壽命長、維護保養方便。
4.大給料量可達1200噸/小時(煤)。
5.采用了先進的平面二次包絡環面騾桿減速器設計,承載能力大,傳動效率高。
6.側襯板、斜襯板與底板之間留縫可調,能比較準確地控制留縫大小,大大減少了漏料。
7.驅動裝置對稱布置,并采用雙推桿,使整機愛力均衡,傳動平穩,消除了底板往復時的扭擺現象。
8底板有立向筋板,并用三道通長托輥支承,保證了底板本身剛度,消除了現有往復式給料機底板工作中彎曲變形的弊病。
9.襯板由小塊耐磨鋼板拼成,這樣不僅更換時輕便容易,而且可以根據實際磨損情況,有針對性地更換磨損了的襯板塊,從而使材料合理利用,降低維修費。

工作原理動畫視頻

吊式圓盤給料機工作原理動畫

座式圓盤給料機工作原理動畫

圓盤給料機，是由電動機直接驅動減速機構減速后，由減速輸出軸直接輸出動力，并直接驅動著圓盤作每分鐘5-55m的邊緣線速度的低速(0.7～10 r/min)轉動，通過卸料刮刀把料筒和圓盤間隙中溢出的≤50mm顆粒或粉狀物料劃落在給料機下面不同的輸送設備上，完成設計流程所需要的給配料作業。

圓盤給料機結構圖紙

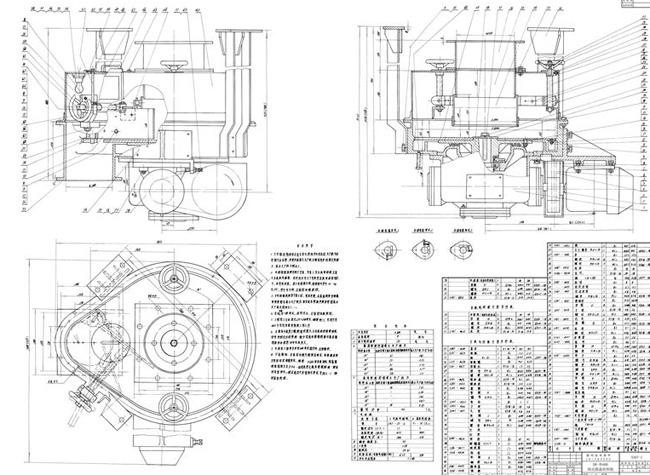

吊式圓盤給料機結構圖紙

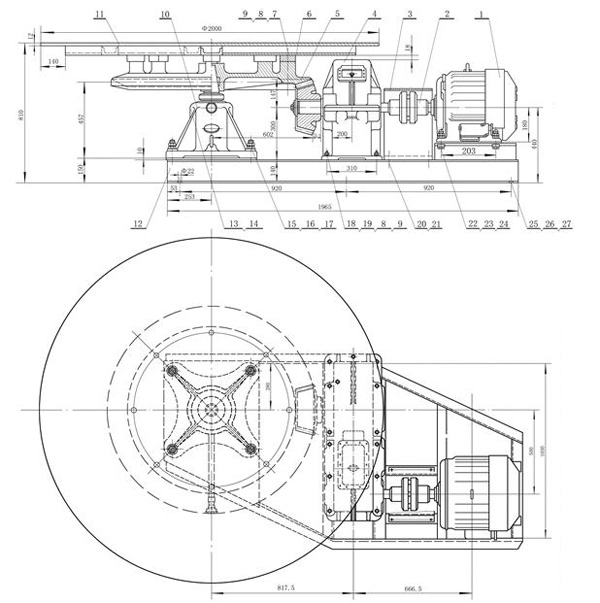

座式圓盤給料機結構圖紙

圓盤給料機由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成，圓盤給料機和帶式輸送機由一套驅動裝置驅動，該驅動裝置的電磁離合器具有實現給料機的開、停和兼有功能轉換的作用，圓盤給料機的主要功能是給其他設備提供料物供應，使用圓盤給料機能夠讓物料均勻的進入一個設備從而讓下一道工序可以正常工作，節省勞動力，而且保護了設備的性能，延長整個生產線設備的使用壽命。

廠家真機圖片

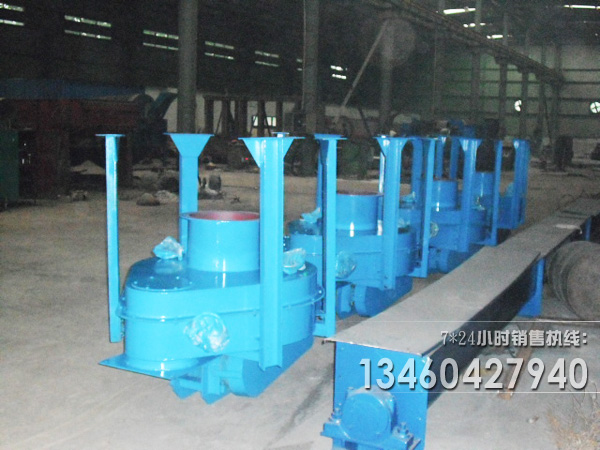

吊式圓盤給料機圖片

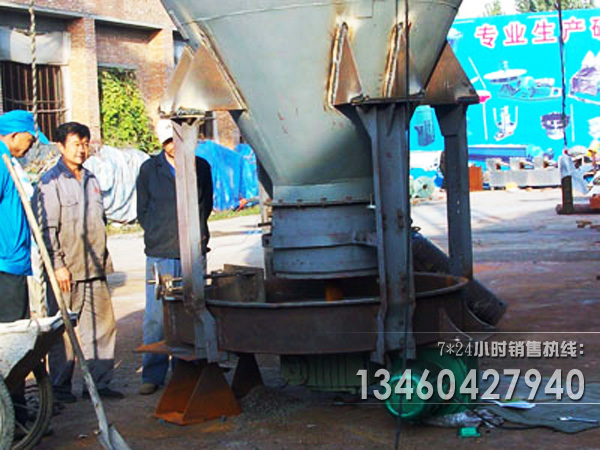

吊式圓盤給料機安裝方式圖片

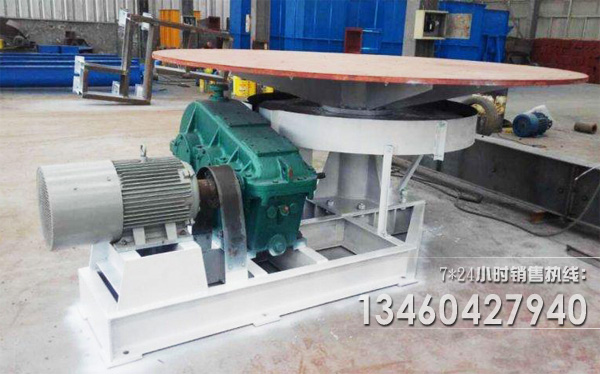

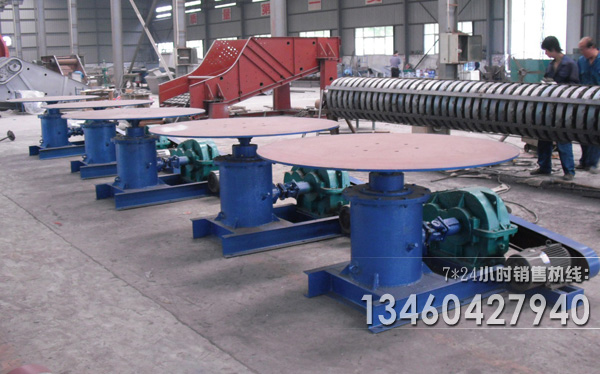

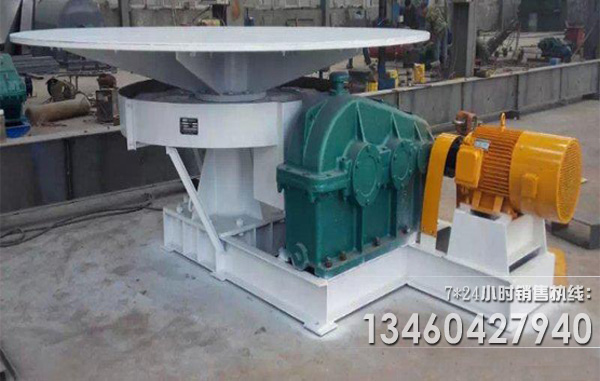

座式圓盤給料機圖片

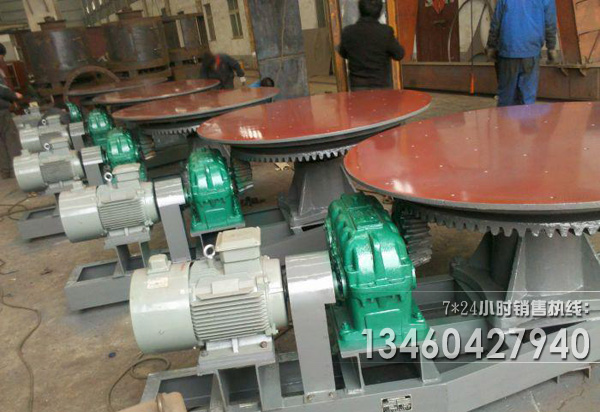

輕型圓盤給料機圖片

圓盤給料機機批發圖片

輕型圓盤給料機圖片

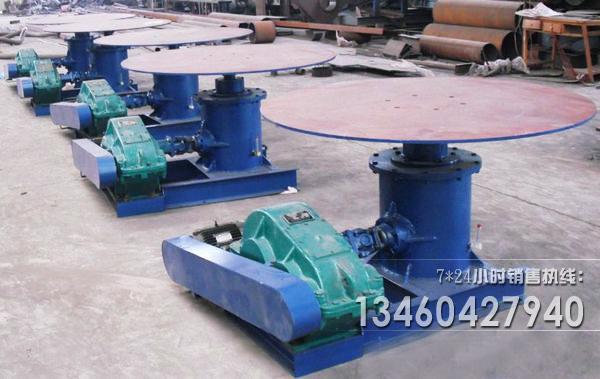

重型圓盤給料機圖片

使用廠家須知

圓盤給料機安裝說明
1：本機裝配后成臺整體供應，用戶收到產品時應進行仔細檢查，以消除在運輸過程中產生的弊病。若發現問題應立即與生產廠家聯系，共同協商解決。
2：可以用鋼絲繩系住機架整體起吊，禁止用鋼絲繩系住圓盤起吊。
3：本機安裝形式為落地安裝，用戶可據安裝附圖的安裝尺寸調整到設計要求后焊死固牢。
圓盤給料機使用須知
（一）：開機前的準備
1：應仔細檢查所有緊固件是否緊固，不得有松動現象發生。
2：檢查減速機內的機油是否達到標準要求。
（二）：維護和使用
1：給料機正常運轉后，方能開始給料。
2：給料應均勻連續，不得有卡堵現象。
3：停機前應首先停止進料，待圓盤上的物料完全排出 后才可停車。
4：減速機內的機油應半年左右更換一次。
圓盤給料機安全要求
1：操作人員必須經安全技術教育后方能上崗。
2：設備運轉時，嚴禁作任何調整，清理或檢修等工作。
