比重去石機是糧食加工行業 尤其是浸油生產中必不可少的設備.目前國內生產中所用的大型比重去石機均由國外引進 成本高 投資大.許多企業為了少花錢 又能滿足生產需要 不得不將兩臺或多臺比重去石機并聯使用.這樣就給總體設計帶來了不便 同時也增加了土建成本.我們?cè)诖罅可a(chǎn)實踐的基礎上完成了大型比重去石機的設計 得出了一些有關機構設計方面的經驗和方法.為國內大型比重去石機的設計~開發提供了有價值的參考

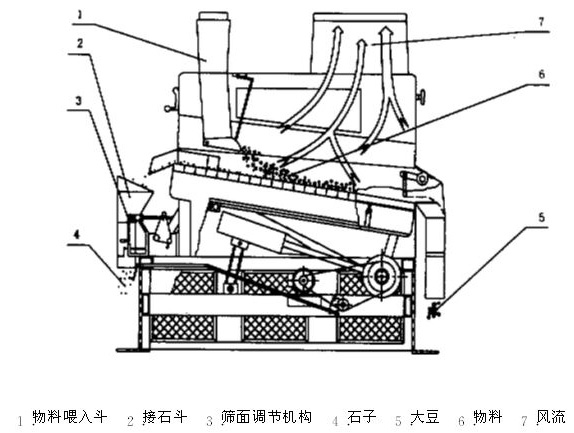

比重去石機按氣流供應方式不同可分為吸氣式和吹氣式.但其工作原理是相似的.圖1是我們?yōu)榧涯?斯輕工機械廠設計的吸氣式比重去石機的結構.它由進出料裝置~吸氣系統~篩體~偏心傳動機構及機架等部分組成. 去石機工作時 物料不斷地從左端進入去石篩面 由于物料各成分的比重及空氣動力學特性的不同在適當?shù)恼駝?dòng)和氣流參數作用下 比重較小的谷粒便浮在上層 比重較大的石子沉入底層 與去石篩面接觸 形成自動分級現象.由于自下而上穿過物料的氣流作用 使物料之間的空隙度增大 降低了料層之間的正壓力和摩擦力 使之處于流化狀態 更加促使自動分級的形成.比重較小的上層物料在重力~慣性力~氣流和連續進料的推動下 以下層物料為滑動面 相對于去石篩面下滑至凈谷粒出口.在上層物料下滑過程中 重的石子等雜物逐漸從谷粒中分離出來進入下層.下層的石子及未懸浮的谷粒在振動的作用下沿篩面上滑 其中谷粒不斷呈半懸浮狀態進入上層 在達到聚集區末端時 下層物料所含谷粒已經很少了.當通過精選區時 在反吹氣流作用下 少量谷粒返回聚集區 石子等雜物則由排石口排出
