水平式三軸橢圓篩介紹

三軸橢圓水平振動篩是在橢圓振動篩的基礎上研發的一種新型篩機，由于他的激振力強，振幅大，更好的處理的大塊物料，獲取理想成品。三軸驅動能使篩機產生理想的橢圓運動，它兼有圓振動篩和直線振動篩的優點，且橢圓軌跡、振幅可調，可根據實際物料狀況選擇振動軌跡， 對難篩分的物料更具優勢；

三軸橢圓水平振動篩兼?zhèn)淞藘A斜式圓震動篩和水平式直線震動篩的各自的優點，具有透篩性好、處理能力大、安裝高度小的特點，是各種礦山、石礦場、移動式篩分站的理想設備。

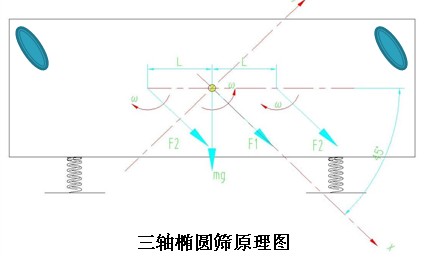

篩機工作原理

動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器（速比為1），實現三根軸同速旋轉，產生激振力，激振器與篩箱高強度螺栓聯接，產生橢圓運動。物料在篩面上隨篩機高速橢圓運動，迅速分層、透篩、向前，最終完成物料的分級。

技術優勢

• 1、處理能力大，篩分效率高；
• 2、篩機運行軌跡為橢圓形，運動平穩，功耗低；
• 3、雙振幅（15-19mm）、振動方向角（30°-60°）、振動頻率（645-875r/min）可調，調整方便、簡捷；物料篩分順暢，不易堵孔、堵料。
  4、三軸驅動強迫同步激振，能使篩機獲得穩定的工作狀態，對要求處理量大的篩分尤其有利；
  5、三軸驅動改善了篩框受力狀態，減輕了單個軸承負荷，側板受力均勻, 減少了應力集中點, 改善了篩框的受力條件,提高了篩機的可靠性和壽命，為篩機的大型化奠定了理論基礎。
  6、由于其水平安裝，有效的降低了機組高度，能很好的滿足大、中型移動式篩分機組的需要。
  7、軸承稀油潤滑，有效降低了軸承溫度，提高了壽命；
  8、同樣的篩分面積，橢圓振動篩產量可提高1.3－2倍。

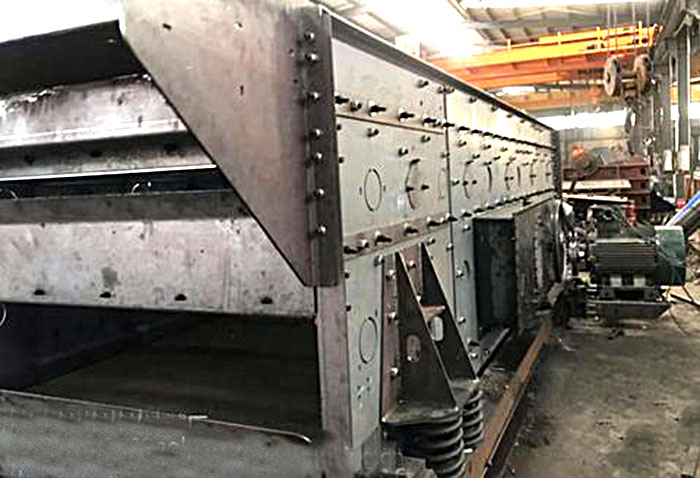

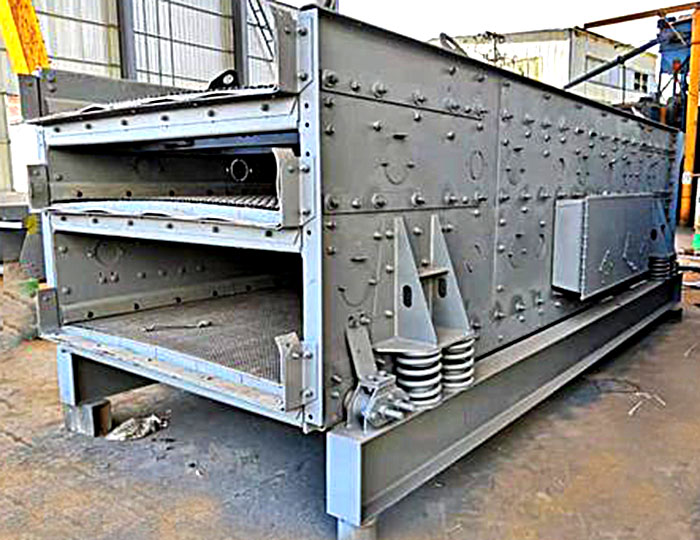

三軸橢圓振動篩圖片

技術參數

型號	篩面規格 寬*長（m*m）	篩面面積 m2	篩面		最大進料粒度 (mm)	雙振幅 (mm)	振動頻率(r/min)	處理能力(t/h)	電機功率	重量   （t）
			層數	篩網
2TYS1852	1.8*5.2	9.45	2	編織	150	14-18	645-875	120-250	22	7.6
3TYS1852	1.8*5.2	9.45	3	編織		14-18		120-250	30	8.7
2TYS1860	1.8*6.0	10.8	2	編織		14-18		160-320	37	9.2
3TYS1860	1.8*6.0	10.8	3	編織		14-18		160-320	37	11.2
2TYS2060	2.0*6.0	12	2	編織		14-18		200-385	37	10.5
3TYS2060	2.0*6.0	12	3	編織		14-18		200-385	45	12.3
2TYS2460	2.4*6.0	14.4	2	編織		14-18		240-462	45	13.2
3TYS2460	2.4*6.0	14.4	3	編織		14-18		240-462	45	15.1
