振動篩廠家咨詢電話
您當前的位置:河南鵬威機械 > 產品中心 > 篩分篩選機械 > 正文
螺旋篩

螺旋篩

應用行業:煤礦企業、選煤廠、發電廠 ,對干、濕煤炭
適用物料:濕粘物料,濕粘煤炭
價格區間:10-100萬/臺      處理能力:1-100T/H
全國銷售熱線: 13460427940

螺旋篩簡介

      螺旋篩是我廠針對濕粘物料、細粒度濕粘物料而研發生產的一種高效篩分機,也可叫做螺旋分級篩、螺旋篩分機、螺旋篩煤機.解決了
    我國解決濕粘煤炭行業的問題。
         螺旋分級篩適用于煤礦企業、選煤廠、發電廠 ,對干、濕煤炭作篩選分級用,透篩率高 ,濕粘煤不堵篩孔 ,推進速度快,處理能力大(比振動篩大2倍),在發電廠使用時,全封閉型產品能使上煤系統生產環境得到更好地保護 。

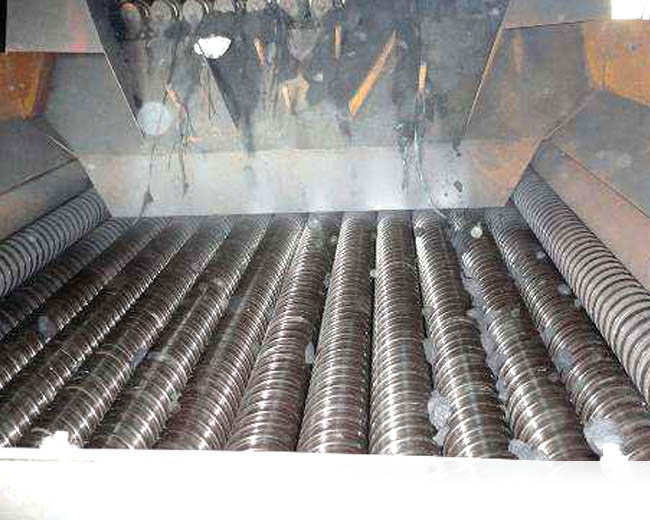

           螺旋篩的篩面是由一組一排平行排列的螺旋軸構成。螺桿又分為大導程右旋螺紋和左旋螺紋兩種,它們各占篩面的一半。
    螺旋篩


螺旋篩原理

   螺旋篩的篩面是由一組一排平行排列的螺旋軸構成。螺桿又分為大導程右旋螺紋和左旋螺紋兩種,它們各占篩面的一半。當該設備啟動后,螺桿作旋轉運動,進入篩面的物料靠螺桿上的螺紋筋推進物料,又通過螺紋筋或槽與相鄰螺桿上的螺紋槽或筋之間所設計的篩孔,獲得篩下產品。
    由于螺桿轉速較高,篩面上物料的移動速度達0.5~1米/秒,所以該機處理能力大。同時當塊狀物料貼著螺桿表面滑動時,便能將沾附在其表面的濕粘粉末清洗掉。因此,無論多大水份的物料,經篩分后篩面總是光潔的,其開孔率總是100%,不會有堵篩孔現象產生。 另一方面,在篩分物料時,物料總是處于螺桿徑向不同位置上,當螺桿旋轉時,由于物料的線速度各不相同,從而使物料松散透篩。再加上經過一段篩子篩分后進入第二段篩子時有落差,物料翻落滾動得到充分松散,更使其獲得充分的透篩機會,所以具有很高的篩分效率。這樣的工作原理,同幾十年來在篩選領域一統天下的振動類篩分設備有著本質的區別。后者靠振動篩面使物料拋起,分層透篩,但在遇到濕沾物料時,靠近篩面的粉末最易結并夾層,堵塞篩孔,透篩就會非常困難。特別是6、8、10、13mm小規格的篩孔,堵篩更加嚴重,根本就無法實現篩選分級,另外,物料往前滑動的動力也是產生于篩面傾料后物料自身重力的下滑力,前移就非常被動和遲緩,效率低下,這類設備屬被動篩分,而前者是靠螺桿的旋轉,強制物料推進的,篩孔為動態平移篩孔,塞不死也堵不止,暢通無阻,因此具有高效性,故屬主動篩分。再又由于構成篩孔的相鄰兩根螺桿在形成篩孔投影方向的線速度方向是相反的,物料受一對力偶作用成滾動移動,而不是受擠軋力作用,因此不會有新的煤塊破碎情況產生。

螺旋篩結構參數

    螺旋篩是由二段、三段或三段以上結構相同的機組組成,每段機組之間成階梯形設置,中間有過渡板相連,機組由機架、傳動箱、電機、螺旋軸組成。篩面是由一排帶右旋(左旋)大導程螺紋的螺旋軸按要求排列而構成,篩面堅固耐用,入料率度大。螺旋軸前端由機架上的軸支座支承,后端利用剛性連軸器和傳動箱連接,電動機通過三角皮帶驅動傳動箱,從而使螺旋軸獲得動力旋轉進行篩分作業。另外,為了防止篩子過載,在機械和電器部分均設置有安全保護裝置。若采用三級以上不同規格的機組進行組合,可獲得規格不同的多種篩分產品,達到簡化篩選工藝的目的。

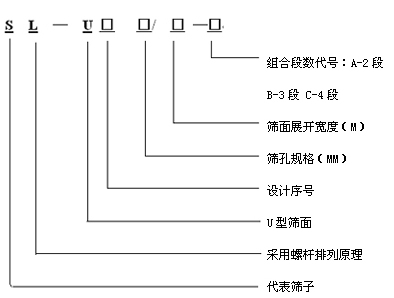

    螺旋篩按篩孔可分為8mm 、10mm、13mm、16mm、20mm、25mm、40mm、50mm、60、80mm十類;按展開篩寬可分為2.5m、2m、1.5m叁類;按段數可分為二段、三段、四段,五段,組合起來組成螺旋篩標準系列。 型號含義如下:





80mm篩孔系列品種及主要技術參數

序號 主要技術參數標準系列品種 篩面
面積
(M2)
處理量
(T/h)
篩分
效率
(%)
入料
粒度
(mm)
入料
水份
(%)
篩面
傾角
(度)
段數
(段)
外型尺寸
長×寬×高
(M)
機重
(噸)
電機
功率
(Kw)
1  SL—U180/2.5—C 15 ≤2000 90 0~500

0 4 7.6×3.6×3.1 24.4 11×8
2  SL—U180/2.5—B 11.25 ≤1500 85 3 5.8×3.6×2.4 18.3 11×6
3 SL—U180/2—C 12 ≤1300 90 3 7.6×3.1×3 22.4 7.5×8
4  SL—U180/2—B 9 ≤1000 90 3 5.8×3.1×2.3 16.8 7.5×6
5  SL—U180/2—A 6 ≤700 85 2 4×3.1×1.6 11.2 7.5×4

       60mm篩孔系列品種及主要技術參數
序號 主要技術參數標準系列品種 篩面
面積
(M2)
處理量
(T/h)
篩分
效率
(%)
入料
粒度
(mm)
入料
水份
(%)
篩面
傾角
(度)
段數
(段)
外型尺寸
長×寬×高
(M)
機重
(噸)
電機
功率
(Kw)
1  SL—U160/2.5—C 15 ≤1500 90 0~500

0 4 7.6×3.6×3.1 24.4 11×8
2  SL—U160/2.5—B 11.25 ≤1200 85 3 5.8×3.6×2.4 18.3 11×6
3 SL—U160/2—C 12 ≤1000 90 3 7.6×3.1×3 22.4 7.5×8
4  SL—U160/2—B 9 ≤800 90 3 5.8×3.1×2.3 16.8 7.5×6
5  SL—U160/2—A 6 ≤600 85 2 4×3.1×1.6 11.2 7.5×4

       50mm篩孔系列品種及主要技術參數
序號 主要技術參數標準系列品種 篩面
面積
(M2)
處理量
(T/h)
篩分
效率
(%)
入料
粒度
(mm)
入料
水份
(%)
篩面
傾角
(度)
段數
(段)
外型尺寸
長×寬×高
(M)
機重
(噸)
電機
功率
(Kw)
1  SL—U150/2.5—D 18.75 ≤1300 90 0~300

0 5 9.4×3.6×3.8 27.5 11×10
2  SL—U150/2.5—C 15 ≤1100 90 4 7.6×3.6×3.1 22 11×8
3 SL—U150/2.5—B 11.25 ≤1000 80 3 5.8×3.6×2.4 16.5 11×6
4 SL—U150/2—C 12 ≤900 90 4 7.6×3.1×2 18 7.5×8
5 SL—U150/2—B 9 ≤700 90 3 5.8×3.1×2.3 13.5 7.5×6
6 SL—U150/2—A 6 ≤500 85 2 4×3.1×1.6 9 7.5×4
7 SL—U150/1.5—B 6.75 ≤400 90 3 5.8×2.6×2.3 10.8 5.5×6
8 SL—U150/1.5—A 4.5 ≤300 85 2 4×2.6×1.6 7.2 5.5×4

       40mm篩孔系列品種及主要技術參數
序號 主要技術參數標準系列品種 篩面
面積
(M2)
處理量
(T/h)
篩分
效率
(%)
入料
粒度
(mm)
入料
水份
(%)
篩面
傾角
(度)
段數
(段)
外型尺寸
長×寬×高
(M)
機重
(噸)
電機
功率
(Kw)
1  SL—U140/2.5—D 18.75 ≤1200 90 0~300

0 5 9.4×3.6×3.8 27.5 11×10
2  SL—U140/2.5—C 15 ≤1000 90 4 7.6×3.6×3.1 22 11×8
3 SL—U140/2.5—B 11.25 ≤900 80 3 5.8×3.6×2.4 16.5 11×6
4 SL—U140/2—C 12 ≤800 90 4 7.6×3.1×2.3 18 7.5×8
5 SL—U140/2—B 9 ≤600 90 3 5.8×3.1×2.3 13.5 7.5×6
6 SL—U140/2—A 6 ≤400 85 2 4×3.1×1.6 9 7.5×4
7 SL—U140/1.5—B 6.75 ≤300 90 3 5.8×2.6×2.3 10.8 5.5×6
8 SL—U140/1.5—A 4.5 ≤200 85 2 4×2.6×1.6 7.2 5.5×4

       25mm篩孔系列品種及主要技術參數
序號 主要技術參數標準系列品種 篩面
面積
(M2)
處理量
(T/h)
篩分
效率
(%)
入料
粒度
(mm)
入料
水份
(%)
篩面
傾角
(度)
段數
(段)
外型尺寸
長×寬×高
(M)
機重
(噸)
電機
功率
(Kw)
1  SL—U125/2.5—D 18.75 ≤1000 90 0~300

0 5 9.4×3.6×3.8 27.5 11×10
2  SL—U125/2.5—C 15 ≤800 90 4 7.6×3.6×3.1 22 11×8
3 SL—U125/2.5—B 11.25 ≤700 80 3 5.8×3.6×2.4 16.5 11×6
4 SL—U125/2—C 12 ≤600 90 4 7.6×3.1×3 18 7.5×8
5 SL—U125/2—B 9 ≤450 90 3 5.8×3.1×2.3 13.5 7.5×6
6 SL—U125/2—A 6 ≤350 85 2 4×3.1×1.6 9 7.5×4
7 SL—U125/1.5—B 6.75 ≤300 90 3 5.8×2.6×2.3 10.8 5.5×6
8 SL—U125/1.5—A 4.5 ≤200 85 2 4×2.6×1.6 7.2 5.5×4


螺旋篩圖片



螺旋篩

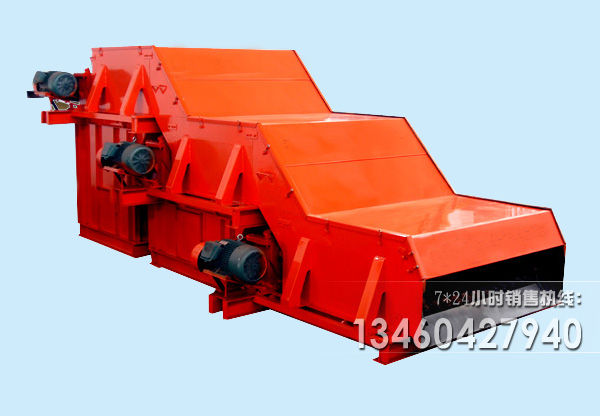

四段螺旋分級篩
四段螺旋分級篩
全封閉式螺旋篩分機
全封閉式螺旋篩分機
封閉式螺旋篩
封閉式螺旋篩

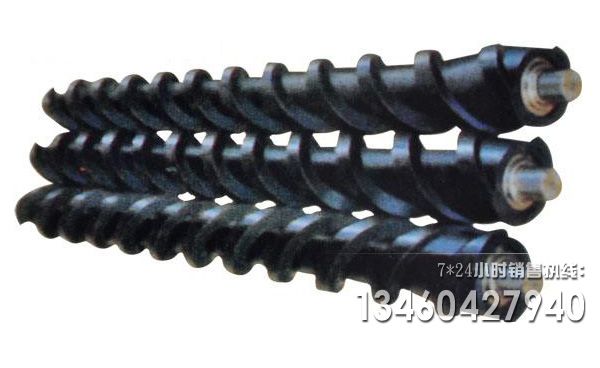

螺旋篩配件

橡膠螺旋篩棍

橡膠螺旋篩棍

橡膠螺旋篩棍

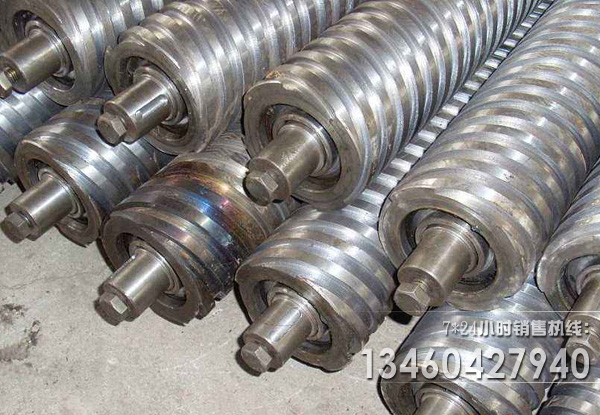

不銹鋼螺旋篩棍
你也許還需要這些設備!

輸送機械

提升機械

給料機械

糧食機械

配件及其他

售后服務

相關文章:

專家咨詢 奧創機械為您解答有關螺旋篩各種疑惑

我們有著專業的技術團隊,為您提供求購、使用、維護、參數等方面的疑問解答,可在線聯系或者電話聯系!

奧創技術工程師

螺旋篩的篩面是由一組一排平行排列的螺旋軸構成。螺旋軸又分為大導程右旋螺紋和左旋螺紋兩種。它們各占篩面的一半。螺旋軸前端由機架上的軸支座支承,后端利用剛性連軸器和傳動箱連接,電動機通過三角皮帶驅動傳動箱

如果您想求購螺旋篩產品,可撥打電話咨詢價格及相應技術參數!
