脫水篩簡介

  脫水篩又稱高頻脫水篩，通過激振力改變了礦漿表面的水張力，漿水透過篩網成為篩下物，而微細物料被篩網阻隔形成濾層受振動力影響向前運動排出。脫水篩主要用于選礦行業的尾礦脫水、選煤廠的煤泥脫水、水洗石英砂脫水和陶瓷泥漿脫水，以及電力、制糖、制鹽等工業部門對中細顆粒物料進行干濕式分級、脫水、脫介和脫泥。
  脫水篩是煤泥脫水篩作業的專用設備，主要由篩箱、激振器、支承系統及電機組成。通過膠帶聯軸分別驅動兩個互不聯系的振動器作同步反向運轉，兩組偏心質量產生的離心力沿振動方向的分力疊加，反向離心抵消，從而形成單一的沿振動方向的激振動，使篩箱做作往復直線運動。用于選煤、選礦、化工、電力、制糖、制鹽等部門中的細粒度干式、濕式篩分煤泥回收，壓濾隔粗、過濾隔粗脫水、脫介、脫泥、結構合理、堅固耐用、噪音小、維修方便。
求購脫水篩廠家訂貨須知:
1.當選用及訂貨時,應對篩子的布置方式,篩縫尺寸作出決定,未作確定時,按右式布置灑縫0.5毫米供貨(電機位于料流方向的左側或右側)。
2.篩面傾角可在-2～10°內調整.選用其它角度,用戶可自調整。
3.當采用強迫同步時,電機分左、右裝、訂貨時須說明。

脫水篩工作原理

  采用雙電機驅動自同步技術，激振器通過繞性聯軸器拖動，兩組激振器作同步反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，從而形成單一的沿振動方向的激振力，其兩軸相對于篩面有一傾角，在激振力作用下使篩箱做往復直線運動，物料在篩面上被拋起跳躍向前作直線運動，同時V型設計的篩面結構更佳的實現脫水效果。

脫水篩結構圖紙

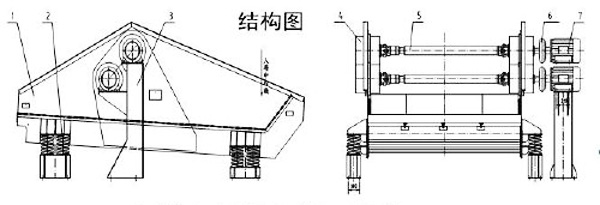

激振器式脫水篩結圖紙

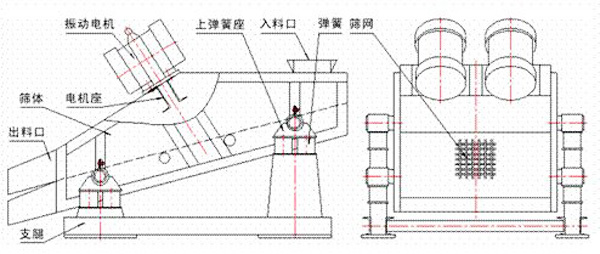

振動電機式脫水篩結圖紙

脫水篩性能優勢
  1、高服脫水篩振動力采用普通電機帶動激振器式，篩機整體鉚接結構，更適合24小時連續生產；
  2、篩面V型設計，脫水效率更高
  (1)入料端背板45度傾角；
  (2)主篩板為-5度傾角；
  (3)篩網為高耐磨聚氨酯材質，篩孔尺寸可根據要求選擇；
  (4)脫水篩振幅2-6mm可調。
  3、篩板模塊化設計，更換方便，節約成本，篩板使用壽命長。

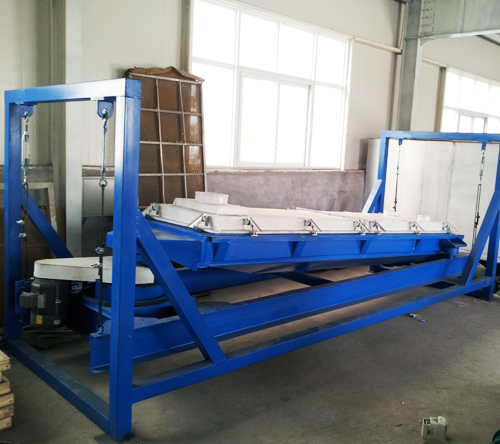

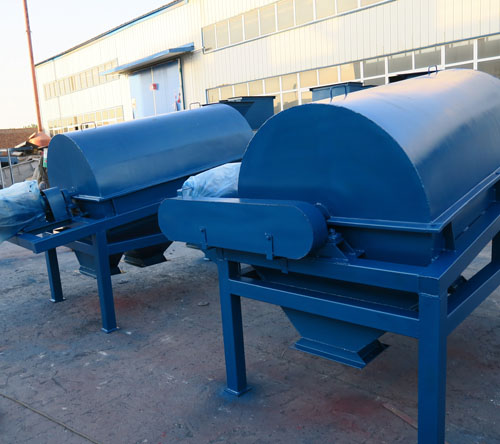

脫水篩圖片

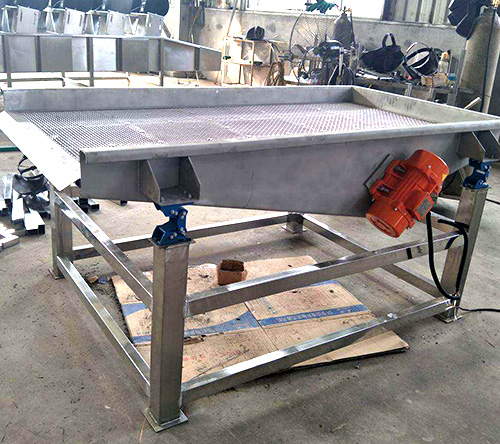

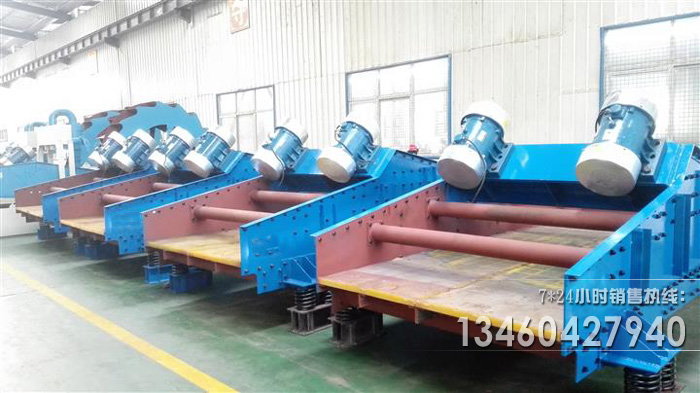

振動電機式脫水篩

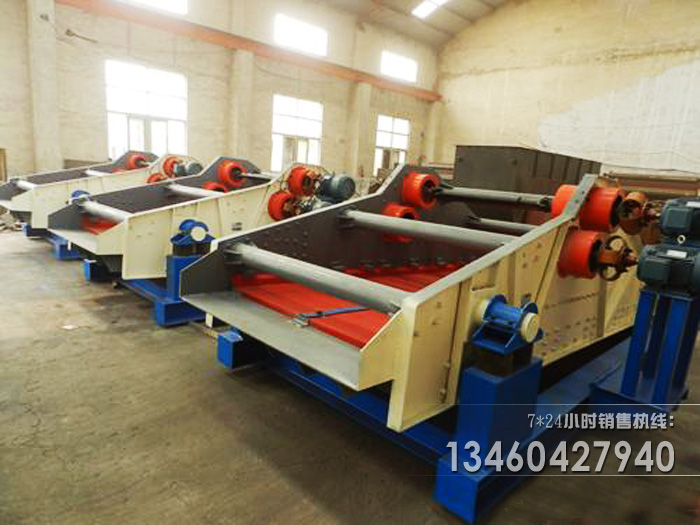

激振器式脫水篩

脫水篩應用及參數

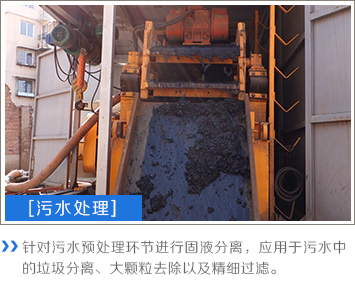

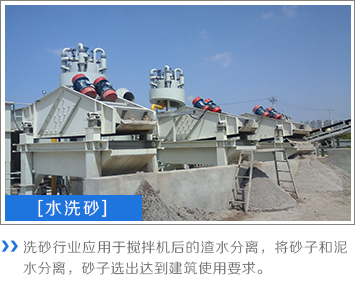

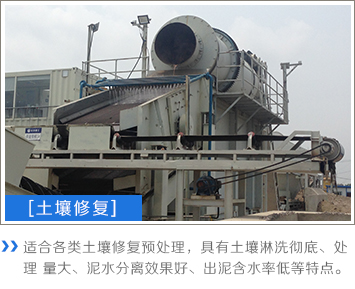

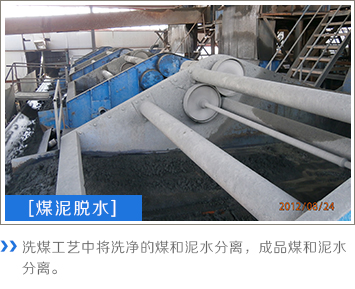

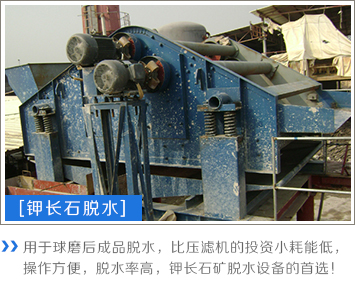

脫水篩應用行業

脫水篩技術參數：
