旋振篩簡介

      旋振篩是國內外早使用的精細篩分機，也是現今使用量大的篩分機，程三次元運動，所以也叫三次元旋振篩。旋振篩是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。

      旋振篩普遍應用于化工行業,食品行業,磨料、玻璃、陶瓷行業,金屬、冶金礦業,公害處理等，任何顆粒、細粉、漿液都可以篩選。經濟環保--整機、篩網壽命長，能耗低、維修費用低，效率高及便于更換等特點使設備經濟實惠。低噪音、全封閉，環保性能突出。
旋振篩特點：

1.體積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業。
2.篩分精度高、效率高，任何粉、粒、粘液類均可使用。
3.篩網不阻塞、粉末不飛揚、篩分細可達500目（28微米）過濾細可達5微米。
4.獨特網架設計（子母式）、篩網使用長久、換網方便、僅需3—5分鐘、操作簡單、清洗方便。
5.無機械動作、保養簡易、可單層或多層使用、與物料接觸部位為用不銹鋼制作（醫藥用除外）。

旋振篩參數原理

旋振篩各型號技術參數表：

型號		600	800	1000	1200	1500	1800	2000
有效篩面直徑mm		φ540	φ730	φ900	φ1100	φ1400	φ1700	φ1886
有效篩分面積		0.2281	0.4183	0.6359	0.9499	1.5386	2.2687	2.7922
篩網規格		2——500目
層數		1-5	1-5	1-5	1-5	1-5	1-3	1-3
功率KW	振動電機	0.55	0.75	1.1	1.5	2.2	3.0	3.7
	普通電機	0.75	1.1	1.5	1.5	2.2	2.2	3.0

旋振篩工作原理：

旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，最終完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。

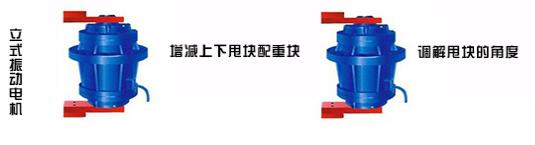

旋振篩振動甩塊角度調整

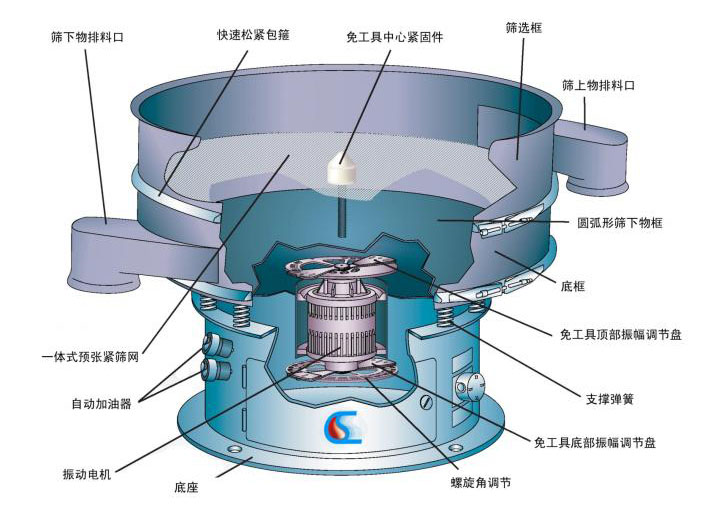

旋振篩結構應用

主要有清網跳球、減震彈簧、束環、振動電機、密封件等。
    旋振篩彈跳球分為普通橡膠球、硅橡膠球、聚氨酯橡膠球，普遍應用于醫藥、礦產、機械、食品、金屬冶金、振動篩等行業。規格有：φ15、φ20、φ25、φ28、φ30、φ35、φ40、φ45、φ50、φ55、φ60、φ70、φ80、φ110 。
    旋振篩減振彈簧是支撐剛性體，將振動能轉變?yōu)闊崮芏У膹椥詼p振裝置，應用較多的有鋼質彈簧、橡膠彈簧和復合彈簧。
    旋振篩振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機廣泛的應用在水電建設、火力發電、冶金、輕工等工業部門。振動電機振動頻率范圍大，只有激振動力與功率配合得當才能降低機械噪音。振動電機有按起動與運行方式分類、按運轉速度分類等六種分類。

不銹鋼振動篩分機視頻

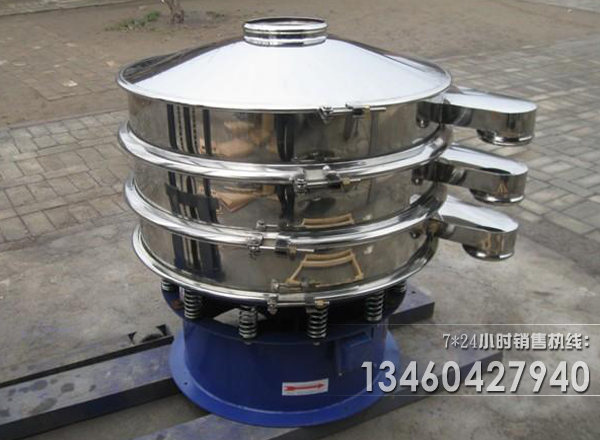

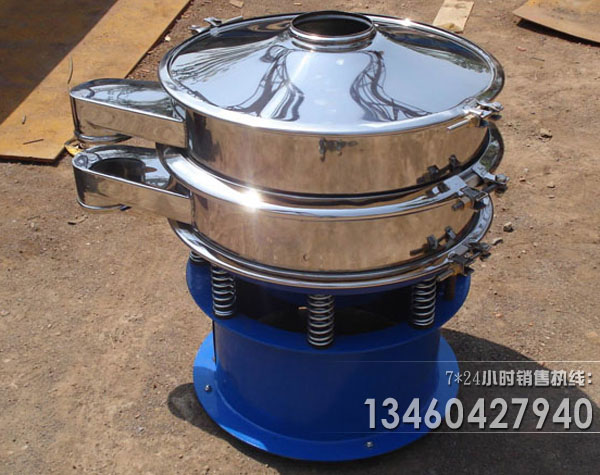

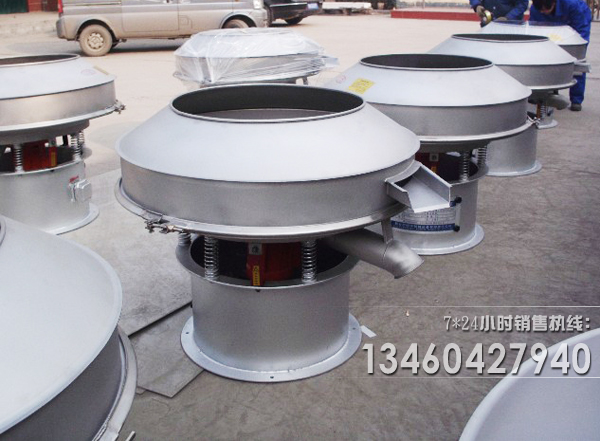

旋振篩圖片

和振動篩、搖擺篩區別

旋振篩與直線振動篩的區別

旋振篩也叫三次元振動篩，通過振動電機的帶動設備在運作讓物料在篩面形成一個三次元的運動,以達到篩分的目的。旋振篩的型號是根據其直徑命名，如600mm直徑就叫600旋振篩、800mm直徑就叫800型號旋振篩，正常的旋振篩的層數分為一到四層，旋振篩篩主要用于各粒度物料的分級，它工作可靠，篩分效率較高,篩分精度較細！我廠生產的DH型,屬于這種振動篩。

直線振動篩也就是長方形的振動篩，篩箱的運動軌跡為直線或接近直線，它有兩個軸，所以又稱雙軸振動篩。直線振動篩水平或傾斜安裝，這類振動篩結構緊湊，運行平穩，被廣泛用于各類物料的脫水、脫泥、脫介，也用于中、細粒度物料的干式和濕式分級作業。我廠生產的直線振動篩DZSF型號就是直線振動篩代表性的產品。

旋振篩和搖擺篩區別

1、工作原理不同：搖擺篩是模仿人工篩分的低頻高效旋振篩，物料在篩面上做非線性的三維運動，而旋振篩是利用不平衡重錘使電機做水平、垂直、傾斜的三次元運動，從而改變物料的運動方向。

2、篩分效率：通過廣大生產廠家和使用廠家的對比發現，對于30目以粗上物料來說，振動篩于搖擺篩產量基本相同，對30以細至500目物料來說，搖擺篩的產量則大大高于旋振篩，搖擺篩是振動篩的5-10倍。

3、篩分精度不同：由于旋振篩是做三次元運動方式，而搖擺篩的運行方式?jīng)Q定了有效篩分面積的成倍增加所以篩分精度可達95%以上。

4、對物料的影響：振動篩是通過高速振動原理來篩分物料，正是因?yàn)楦咚僬駝拥脑颍瑫茐奈锪系拈_關，所以很多顆粒狀結晶焦脆物料不適合振動篩篩分，比如雞精、味精、砂糖、熟食等等。而搖擺篩是輕微的橢圓搖擺運動，不存在高速振動，對物料影響很小，不會破壞物料形狀，大大提高了物料的成品率。

5、維修率和使用壽命：旋振篩使用的是高速振動原理，振動對機械本身有很大的破壞性，時間久了容易產生振裂或者變形的現象，往往篩網的破損不是正常磨損造成的，而是振動篩的振動自身摩擦造成的，并且噪音相對比較大，且旋振篩使用的電機為振動電機，振動電機相對普通電機而言，其使用壽命較短，維修率較高，搖擺篩采用的是低轉速搖擺原理，保證了設備的使用壽命，減少了維修成本，降低了設備噪音，并使設備使用更加安全。

5、價格與實惠程度：表面上看振動篩及其配件都比較便宜，這是因?yàn)樾窈Y廠家眾多，競爭十分激烈，使旋振篩的價格已經無限接近于成本，價格十分低廉，而搖擺篩作為含量比較高的新產品，且工藝較旋振篩繁雜，所以目前價格還較高，但綜合兩種產品的產量，維修率，使用壽命等因素，從長遠的角度來說，搖擺篩比振動篩更為實惠。
