振動篩廠家咨詢電話

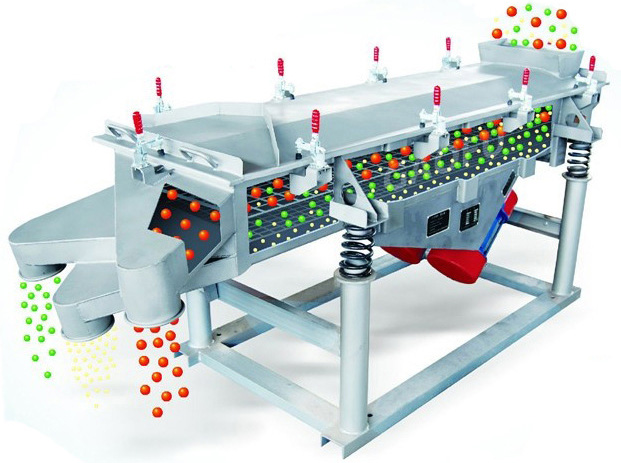

直線振動篩

直線振動篩

應用行業:塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥
適用物料:粉狀、顆粒狀物料
價格區間:1-50萬/臺      處理能力:1-500t/h

直線振動篩介紹

直線<a href='http://www.zs-harnwell.cn' title='振動篩' target='_blank'>振動篩</a>介紹      直線振動篩是現今塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業廣泛使用的篩分機,簡稱直線篩,其制造成本底下,篩分效率高易維修、全封閉結構,無粉塵溢散,自動排料,等簡單特點。所以說直線振動篩是現今不可替代的篩分篩選產品之一。

     直線振動篩根據用途及行業的同可分為ZKB型、ZKR型、FS型、DZSF型等四種,

ZKB型適于中、細粒度物料進行干、濕式分級或脫水脫介和脫泥等場合.

FS型分級粒度可達200目以下。主要應用于篩分粉狀物料如:磨料、化工原料、冶金材料、建材原料等。
ZKR型適用于煤炭、水電、礦山、建材、化工和其它行業。
DZSF型可處理干式粉狀、細顆粒狀或細微粉物料的篩分。


直線振動篩視頻

工作原理參數

直線篩工作原理:

直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍式向前作直線運動,從而達到對物料進行篩選和分級的目的。
直線振動篩型號參數

ZKB型參數表:


參數
型號

層數

篩孔尺寸
(mm)

給料粒度
(mm)

處理量
(t/h)

雙震幅
(mm)

振動方向
角( °)

電動機

支點動負荷(N)

型號

功率

工作時

最大

ZKB0936

1

5~25

<100

40

6~8

45

Y132S--6

3*2

±800

+4000

2ZKB1020

2

8~25

<100

60

6~8

45

Y132S--6

3*2

±800

+4000

ZKBI025

1

8~25

<100

60

6~8

45

Y132S--6

3*2

±800

+4000

ZKB1225

1

8~25

<100

80

6~8

45

Y132S--6

3*2

±800

+4000

ZKB1236

1

10~25

<100

100

6~8

45

Y132M2--6

5.5*2

±100

+5000

2ZKB1236

2

25~50

<100

150

6~8

45

Y132M2--6

5.5*2

±1000

+5000

2ZKB1437

2

25~50

<100

200

6~8

45

Y132M2--6

5.5*2

±1200

+6000

ZKB1542

1

25~50

<100

200

6~8

45

Y132M2--6

5.5*2

±1400

+7000

ZKB1756

1

25~50

<300

300

6~8

45

Y160L--6

11*2

±1600

+8000

2ZKB1756

2

25~50

<300

400

6~8

45

Y160L--6

11*2

±1800

+9000

ZKB1836

1

25~50

<300

400

6~8

45

Y160L--6

11*2

±1600

+8000

2ZKB1848

2

25~80

<300

600

6~8

45

Y160L--6

11*2

±1800

+9000

ZKB1856

1

25~80

<300

500

6~8

45

Y160L--6

11*2

±1800

+9000

2ZKH1856

2

25~80

<300

600

6~8

45

Y180L--6

15*2

±1800

+9000

ZKB1863

1

25~80

<300

500

6~8

45

Y180L--6

15*2

±1800

+9000

2ZKB2065

2

25~80

<300

1000

6~8

45

Y180L--6

15*2

±1900

+9500

ZKB2452

1

25~80

<300

800

6~8

45

Y180L--6

15*2

±1900

+9500

ZKB2460

1

25~80

<300

800

6~8

45

Y180L--6

15*2

±2000

+10000

2ZKB3060

2

25~80

<300

1000

6~8

45

Y225M--8

22*2

±3000

+15000

ZKB3675

1

25~80

<300

1500

6~8

45

Y225M--8

22*2

±3000

+15000

ZKR型直線篩參數表
型號 篩面 給料粒度MM 電機功率KW 產量T/H 重量T
面積() 傾角度
ZKR10×22 2.25 -5~5 <250 3×2 4.5-90 2.2
ZKR12×30 3.6 -5~5 <250 4×2 7.2-144 2.6
ZKR12×37 4.5 -5~5 <250 5.5×2 9-180 3.1
ZKR14×37 5.25 -5~5 <250 5.5×2 12-250 3.2
ZKR14×45 6.3 -5~5 <250 7.5×2 12.6-252 4.1
ZKR16×37 6 -5~5 <250 5.5×2 12-240 3.5
ZKR16×45 7.32 -5~5 <250 11×2 95-280 4.5
ZKR18×37 6.75 -5~5 <250 11×2 90-270 5
ZKR18×45 8.1 -5~5 <250 11×2 16.2-234 5.5
ZKR18×52 9.45 -5~5 <250 11×2 18.9-378 5.9
ZKR20×45 9 -5~5 <250 11×2 16.2-324 6
ZKR20×52 10.5 -5~5 <250 11×2 21-420 6.4
ZKR20×60 12 -5~5 <250 15×2 24-480 7.6
ZKR24×45 10.8 -5~5 <250 15×2 21.6-432 7.4
ZKR24×52 12.6 -5~5 <250 15×2 25.2-504 8.2
ZKR24×60 14.4 -5~5 <250 15×2 28.8-576 9.2
ZKR30×45 13.5 -5~5 <250 15×2 27-540 10
ZKR30×52 15.75 -5~5 <250 22×2 31.4-628 10
ZKR30×60 18 -5~5 <250 22×2 17.5-525 11
ZKR36×45 16.2 -5~5 <250 22×2 37.8-756 12.2
ZKR36×52 18.9 -5~5 <250 22×2 43.2-864 13.4
ZKR36×60 21.6 -5~5 <250 22×2 43.2-864 14.3
ZKR36×75 27 -5~5 <250 30×2 54-1080 17.1
2ZKR10×22 2.25 -5~5 <250 4×2 4.5-90 3
2ZKR12×30 3.6 -5~5 <250 5.5×2 7.2-144 3.7
2ZKR12×37 4.5 -5~5 <250 7.5×2 9-180 4.4
2ZKR14×37 5.25 -5~5 <250 7.5×2 12-250 5
2ZKR14×45 6.3 -5~5 <250 15×2 12.6-252 6.9
2ZKR16×37 6 -5~5 <250 15×2 12-240 6.9
2ZKR16×45 7.32 -5~5 <250 15×2 95-280 8.6
2ZKR18×37 6.75 -5~5 <250 15×2 90-270 7.9
2ZKR18×45 8.1 -5~5 <250 15×2 16.2-234 8.1
2ZKR18×52 9.45 -5~5 <250 15×2 18.9-378 9
2ZKR20×45 9 -5~5 <250 15×2 16.2-324 9.1
2ZKR20×52 10.5 -5~5 <250 22×2 21-420 10.1
2ZKR20×60 12 -5~5 <250 22×2 24-480 10.8
2ZKR24×45 10.8 -5~5 <250 22×2 21.6-432 11
2ZKR24×52 12.6 -5~5 <250 22×2 25.2-504 12.5
2ZKR24×60 14.4 -5~5 <250 22×2 28.8-576 13.5
2ZKR30×45 13.5 -5~5 <250 30×2 27-540 15.4
2ZKR30×52 15.75 -5~5 <250 37×2 31.4-628 16.9
2ZKR30×60 18 -5~5 <250 37×2 17.5-525 18.2
2ZKR36×45 16.2 -5~5 <250 45×2 37.8-756 21
2ZKR36×52 18.9 -5~5 <250 45×2 43.2-864 24
2ZKR36×60 21.6 -5~5 <250 45×2 43.2-864 25.4
DZSF直線振動篩型號參數表
型號 篩面尺寸 篩面層數 網孔尺寸 處理量 振次 雙振幅 電機功率 振動方向角 外形尺寸(長寬高)
DZSF520   1
2
3
1
2
3
4
5
6
2-200 0.05-5 960 6-7 2×0.4 45-60 2140×808×848
2DZSF520 500×2000 0.05-5 960 6-7 2×0.4 45-60 2199×808×878
3DZSF520 500×2500 0.03-5 1450 4-6 2×0.4 45 2256×808×938
DZSF525 0.06-8 960 5-7 2×0.4 45-60 2642×808×848
2DZSF525 0.06-8 1450 4-6 2×0.4 45 2699×808×878
3DZSF525 0.06-8 960 6-8 2×0.75 45-60 2750×808×938
4DZSF525 0.1-15 1450 5-7 2×0.4 45 2813×808×1000
5DZSF525 0.08-15 1450 5-7 2×0.4 45 2883×808×1060
6DZSF525 0.07-15 960 6-8 2×0.75 45-60 2953×808×1120
DZSF1020 1000×2000 1 0.12-20 960 6-8 2×0.75 45-60 2152×1320×900
2DZSF1020 2 0.11-20 960 5-7 2×0.75 45-60 2219×1320×960
3DZSF1020 1000×2000 3 2-200 0.10-2 960 5-7 2×0.75 45-60 2286×1320×1030
4DZSF1020 4 0.07-15 960 4-8 2×0.75 45-60 2353×1320×1100
5DZSF1020 5 0.07-15 960 4-8 2×1.5 45-60 2420×1320×1160
6DZSF1020 6 0.07-15 960 4-8 2×1.5 45-60 2487×1320×1220
DZSF1025 1000×2500 1 0.1-15 1450 5-7 2×0.4 45 2203×1320×900
2DZSF1025 2 0.08-15 1450 5-7 2×0.4 45 2269×1320×960
3DZSF1025 3 0.07-15 960 6-8 2×0.75 45-60 2336×1320×1030
DZSF830 800×3000 1 0.1-20 960 6-8 2×0.75 45-60 3080×1098×1120
2DZSF830 2 0.1-20 960 6-8 2×0.75 45-60 3140×1098×1180
3DZSF830 3 0.1-20 960 6-8 2×1.5 45-60 3200×1098×1240
DZSF1030 1000×3000 1 0.1-20 960 6-8 2×0.75 45-60 3152×1340×1120
2DZSF1030 2 0.1-20 960 6-8 2×1.5 45-60 3219×1340×1120
3DZSF1030 3 0.1-20 960 6-8 2×1.5 45-60 3286×1340×1120
DZSF1224 1200×2400 1 0.1-23 960 6-8 2×0.75 45-60 2480×1520×1100
2DZSF1224 2 0.1-23 960 6-8 2×0.75 45-60 2540×1520×1160
3DZSF1224 3 0.1-23 960 6-8 2×1.5 45-60 2600×1520×1220

結構圖紙

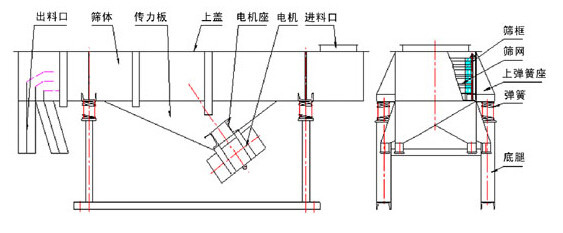

直線篩結構圖紙

主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。
2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。
3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機:(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。
6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直于地面。
7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。

直線振動篩試機視頻

直線振動篩圖片

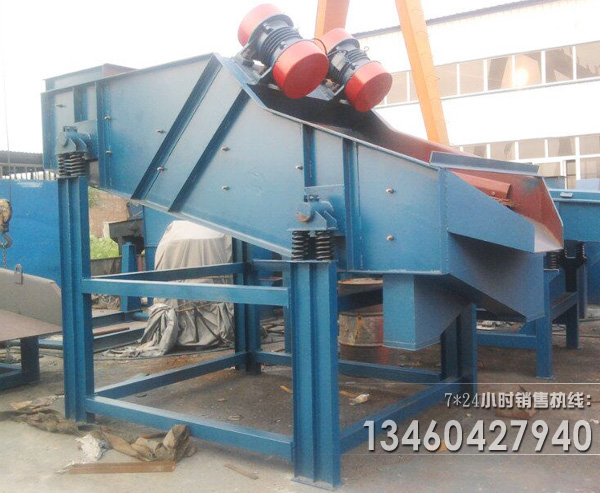

振動電機上部礦用直線振動篩

振動電機上部礦用直線振動篩

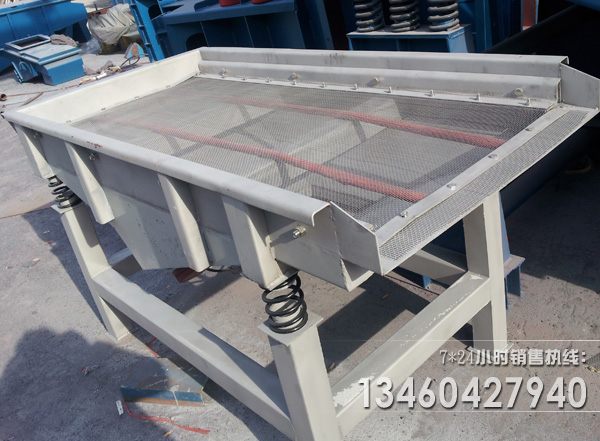

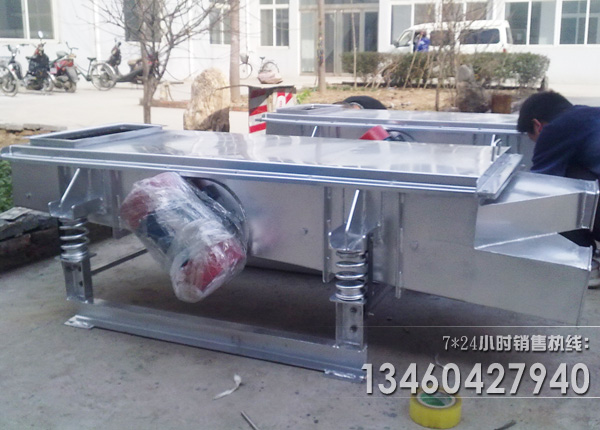

全不銹鋼直線振動篩

全不銹鋼直線振動篩

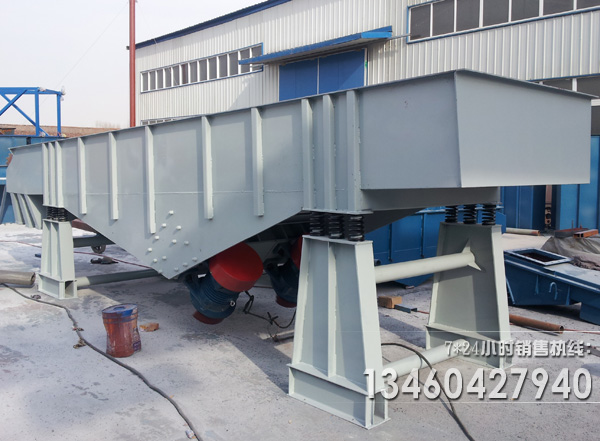

單層直線振動篩

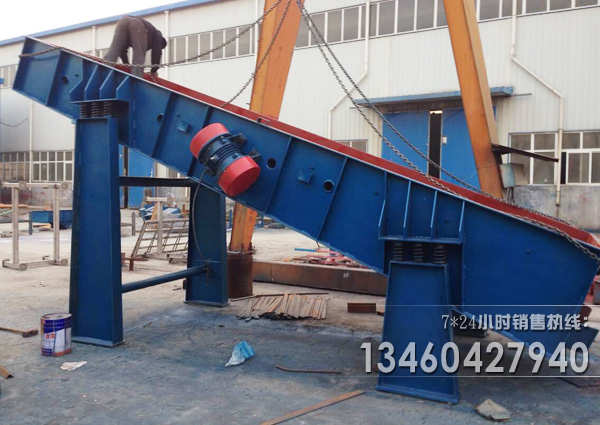

加長非標直線振動篩

加長非標直線振動篩

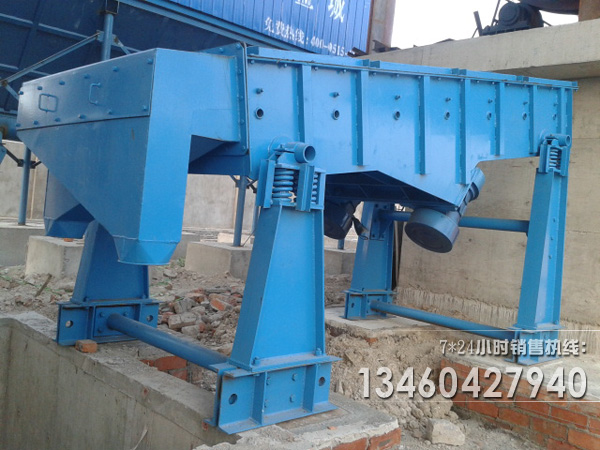

直線振動篩安裝現場

直線振動篩安裝現場

振動電機兩側直線振動篩

振動電機兩側直線振動篩

不走料跑偏原因

直線振動篩不走料是什么原因?
1、振動電機的轉向問題:直線振動篩使用兩臺臥式振動電機作為振動源,電機的轉向分順轉和反轉兩種,一般情況下兩臺電機的轉向是向相反方向轉動的,但是有些用戶在接電源時正負極接反了,便會造成電機同向轉動,就會出現篩面原材料不走料的問題。

2、電機安裝位置的問題:直線振動篩振動電機的安裝位置有三種,分別為底部、兩側、上部。如果振動電機安裝位置接近進料口便會出現篩面原材料運轉速度減慢,從而造成原材料最終滯留在篩面不往前走料。

3、出料口高過篩面高度:在設計直線振動篩時,如果出料口高過篩面,在生產過程中便會出現原材料停滯或緩慢在篩面不下料的問題。


直線振動篩跑偏問題
首先分析物料為什么跑偏,原因大致有以下幾點:

1.  直線振動篩兩側的激振力不平衡,合成的激振力方向歪斜導致的物料跑偏;

2.  篩板(篩框)的剛度不夠,在激振力作用下扭動而不是平動,導致物料隨意扭動;

3.  振動篩篩箱下面各角度的彈簧剛度不一致,致使高低不同進而導致篩面篩分物料運行的軌跡有異動;

4.  給料不均,一邊多一邊少勢必會造成物料受力不均進而使物料跑偏。

根據以上不同原因造成的物料跑偏需要采取不同的解決方案,及時的將振動篩的運行狀態調整到***佳狀態有利于提升篩分的效率。

1.  激振力不平衡時候需及時調整兩側振動電機的偏心塊,使之一致;

2.  剛度問題,建議更換剛度較強的篩板;

3.  彈簧剛度不一致的話建議進行適當?shù)母鼡Q,以保證物料的正常篩分;

4.  給料時建議均勻、連續的平鋪給料,這樣***利于篩機的篩分。


你也許還需要這些設備!

輸送機械

提升機械

給料機械

糧食機械

配件及其他

售后服務

相關文章:

專家咨詢 奧創機械為您解答有關直線振動篩各種疑惑

我們有著專業的技術團隊,為您提供求購、使用、維護、參數等方面的疑問解答,可在線聯系或者電話聯系!

奧創技術工程師

在很多客戶購買過直線振動篩后,發現篩網需要更換時但沒有安裝篩網的經驗,希望大家在使用當中可以提高效率、節約時間。

奧創技術工程師

直線振動篩是種常見的直線行篩分設備,該設備不僅處理量大而且還是種通用性的篩子,可適用于很多行業中。即使是在好的設備也總會出現些小毛病,根據用戶的反饋, 總的來說影響振動篩篩分效果的因素較多,包括入料性質、設備因素、操作因素、篩孔阻塞、篩孔磨損嚴重、篩子給料不均勻、篩上物料過厚等等多種原因。

奧創技術工程師

石墨粉分級篩使用直線振動篩效果怎么樣!

如果您想求購直線振動篩產品,可撥打電話咨詢價格及相應技術參數!
