板式鏈條輸送機

板式鏈條輸送機

應用行業:礦山、煤炭、冶煉、建材、耐火材料
適用物料:大塊、重塊
價格區間:5000-50000元/米      處理能力:1-200t/h
全國銷售熱線: 13460427940

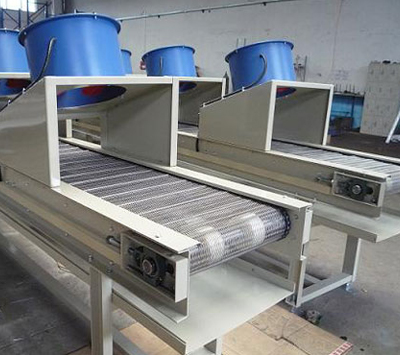

板式鏈條輸送機

板式鏈條輸送機板式鏈條輸送機從字面上理解是用鏈條帶動鏈板的一種輸送機機械,該輸送機主要指鱗板輸送機,比較輕的物料也使用不了板式鏈條輸送機,用普通皮帶輸送機都可以,只要那些棱角比較鋒利,或者物料比較重的物料才會選用板式鏈條輸送機。

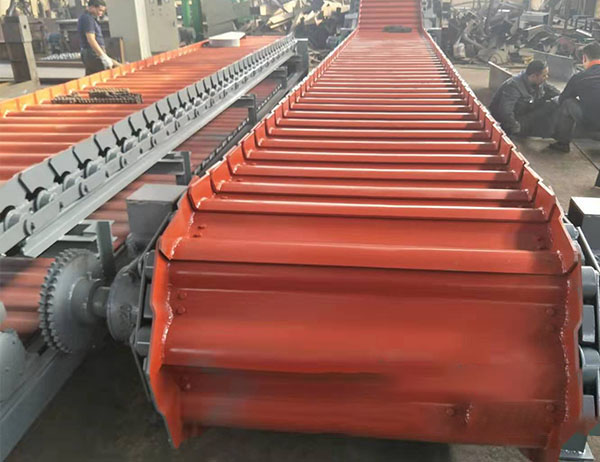

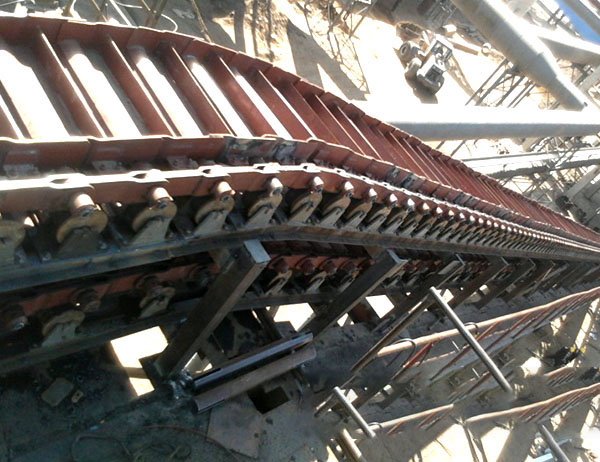

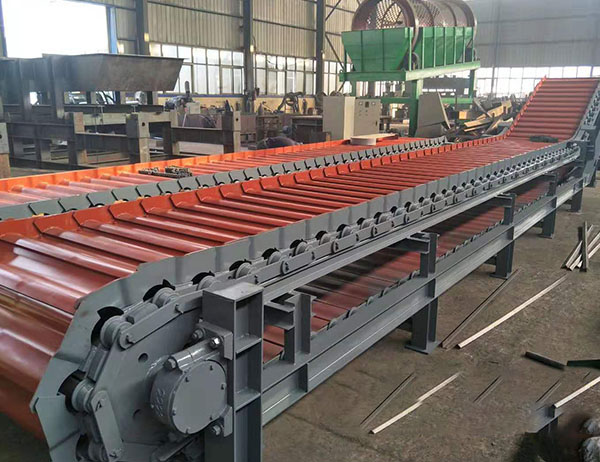

廠家真機

板式鏈條輸送機

板式鏈條輸送機

板式鏈條輸送機

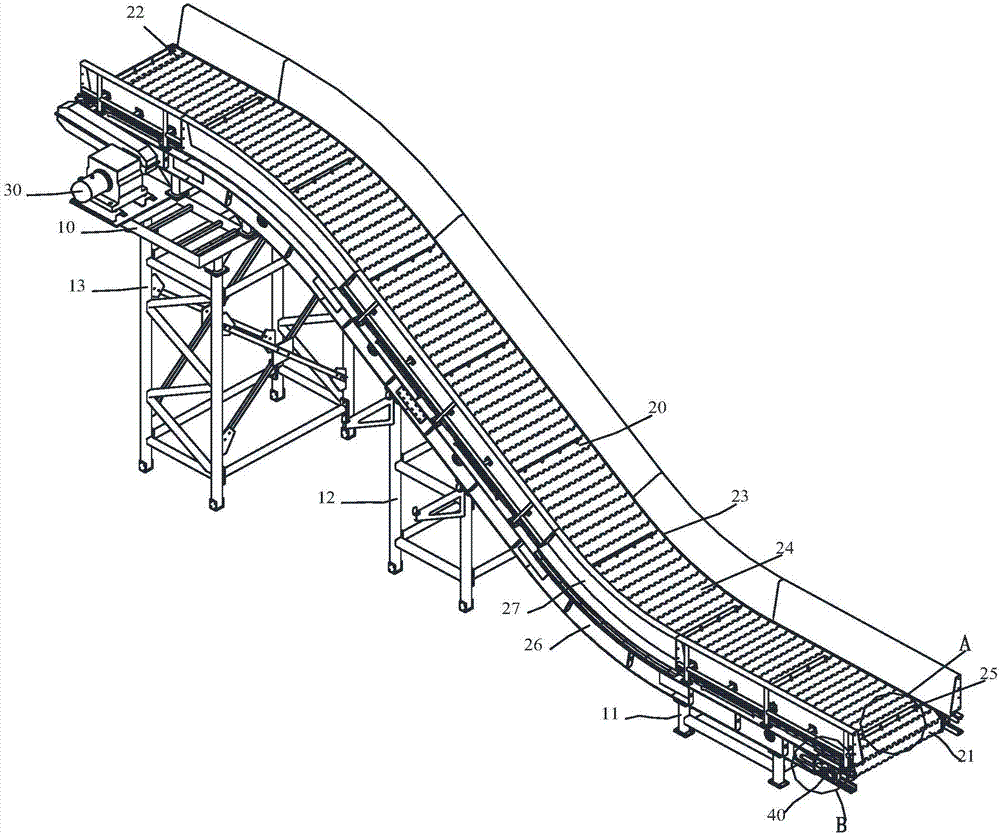

結構工作原理

板式鏈條輸送機

鏈板式輸送機鏈板結構分雙圓弧搭接和平板結構,可滿足不同的使用要求,適用范圍廣;輸送物料塊度及密度大,輸送距離遠,生產效率高;驅動分左裝和右裝;該設備分敞開式和全密封式2種結構,運轉平穩,設備故障率低,使用壽命長,維修方便等特點。

型號參數表

型號

產品名稱 鏈條節距
mm
單根鏈條
極限強度KN
鏈條許用
張力KN
臺板寬度
mm
承重
KGf/m
速度
m/min
工作溫度
BP40
輕型平板輸送機 38.1 31.1 8 200-300 50 1-12 0-150
BP50 50.8 55.6 15 300 -400 100 1-12 0-150
BP100
彎道板式輸送機
單行道板式輸送機
雙行道板式輸送機
100 56 15 400-500 120 1-12 0-150
BP150 150 136 30 600-800 200 1-12 0-150
BP200 200 230 40 800-1200 500 1-12 0-150
BP250 250 230 40 1000-1200 1200 1-12 0-150
BP300 300 230 40 1000-1500 1500 1-12 0-150
BP400 400 230 40 1200-1800 2000 1-12 0-150
DPB 大平板輸送機(重型) 1500-3000 2000 1-20 0-150

使用說明

安裝
1、開箱檢驗:根據裝箱單逐一檢查該機的零部件是否齊全。如有缺損,應及時與營銷部聯系。
2、按照基礎圖要求,正確定出中心線確定主動鏈輪軸的軸線位置,尾輪軸的中心位置。根據設備中心線定出機架地腳位置、軌道安裝位置及驅動裝置縱向中心位置等。并校正各相應的位置尺寸,用鋼筋混凝土澆注設備基礎。
3、基礎經過一定的保養期(一般15天),并校正無誤后,即可進行設備安裝。
安裝程序如下:
(1)設備安裝前應對各零部件進行必要的清洗,去除所涂防銹油脂,并進行仔細檢查核對。
(2)按圖紙對基礎孔進行檢查、清理。
(3)先將機架吊到基礎上,把地腳螺栓逐一裝入腳板上,再安裝軌道,進而安裝主動鏈輪裝置、尾輪裝置、拉緊裝置及鏈板部分。
(4)安裝電機、減速器及其它附屬設施。
4、安裝精度要求:
A、機架中心線與鏈板輸送機的縱向中心線要求重合,其偏差≤2mm.
B、機架支柱對安裝地面垂直偏差≤2mm/m.
C、相鄰兩支架的水平長偏差≤2mm,支架橫向水平度偏差≤1mm/m.
D、軌道對鏈板輸送機縱向中心線距離偏差≤1mm.
E、軌距偏差≤2mm.
F、軌道直線度偏差≤1.5mm/m;全長的直線度偏差≤5mm,軌道的弧形區段應均勻平滑。
G、在同一橫截面內,兩軌道的相對標高偏差≤±2mm
H、軌道允許焊接,但接頭要光潔平滑,其左右偏移偏差≤±1mm;上下偏移偏差≤0.3mm(僅允許鏈板運行方向向下低)
1、電機軸線與減速器輸入軸軸心線應平行,帶輪應在同一平面內。
J、主動鏈輪軸心線對鏈板輸送機中心線垂直度偏差≤1mm/m;兩鏈輪間橫向中心與整機中心線的偏差≤1mm
K、尾輪軸心線對鏈板輸送機中心線垂直度偏差≤1mm/m;兩鏈輪間橫向中心與整機中心線的偏差≤1mm
L、尾輪軸水平度偏差≤1mm/m
M、鏈板上滾輪軸的中心線對輸送機中心線的垂直度偏差≤1mm/m
N、滾輪軸安裝水平度偏差≤1mm
O、滾輪下母線應處于同一水平面上,相鄰兩滾輪下母線的高低偏差≤ 1mm.
5、安裝完成后,向基礎孔灌漿。經過一定的保養期(一般15天)后,旋緊地腳螺栓,再進行一次精度校驗,進行二次澆注,將底板澆在混凝土中,并對設備表面進行一次涂漆,待基礎堅固后即可投入試運行。
使用說明
1、操作時應力求均勻加料,給料最大尺寸應控制在規定范圍內。
2、不宜滿載時停車和啟動。
3、牽引鏈及套筒滾子鏈的松緊應適度,運行中應經常檢查,及時調整。
維修
1、經常檢查設備運轉部位的潤滑情況,定期加油。
2、減速器在開始運轉7-14天后須更換新潤滑油,以后可根據情況3-6個月更換次
3、對設備要經常檢查,螺栓不得松動,電機不得超過額定電流,軸承溫升超過環境溫度35℃時應停機檢查。
4、根據使用情況,建議半年左右檢修一次。
