埋刮板輸送機介紹

  埋刮板輸送機是一種應用廣泛的散料輸送設備，廣泛應用于冶金、建材、電力、化工、水泥、港口、碼頭、煤炭、礦山、糧油、食品、飼料等行業和部門。

     埋刮板輸送機整機結構合理，可以多點加料，也可以多點卸料。刮板鏈條在電動機+減速機的傳動下均勻運行移動，運行平穩，噪音低，埋刮板輸送機是倍受冶金、礦山、火電廠歡迎的散狀物料輸送系統設備。埋刮板輸送機有MS、MC、MZ型埋刮板輸送機三大系列可供選用。是一種在封閉的矩形斷面或圓管型斷面的殼體內，借助于運動著的刮板鏈條連續輸送散狀物料的運輸設備。

埋刮板輸送機試機視頻

埋刮板輸送機結構原理

埋刮板輸送機結構

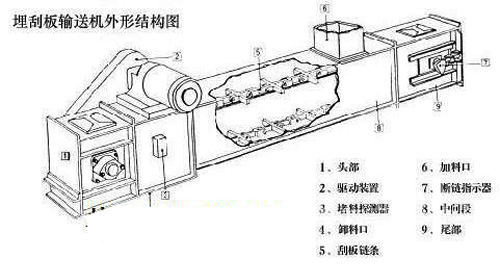

埋刮板輸送機結構圖紙

埋刮板輸送機主要由封閉斷面的殼體（機槽）、刮板鏈條，驅動裝置、張緊裝置及安全保護裝置等部件組成。

埋刮板輸送機原理

埋刮板輸送機是借助于在封閉的殼體內運動著的刮板鏈條而使散體物料按預定目標輸送的運輸設備。它具有體積小、密封性強、剛性好、工藝布置靈活、安裝維修方便、并能多點加料和多點卸料等優點。因此顯著改善了工人的勞動條件，防止了環境污染。埋刮板輸送機原理是依賴于物料所具有的內摩擦力和殼體給物料的側壓力，在輸送物料過程中，刮板鏈條運動方向的壓力以及在不斷給料時下部物料對上部物料的推移力，這些作用力的合成足以克服物料在機槽中被輸送時與殼體之間產生的外摩擦阻力和物料自身的重量。使物料無論在水平輸送、傾斜輸送和垂直輸送時都能形成連續的料流向前移動。

埋刮板輸送機鏈條

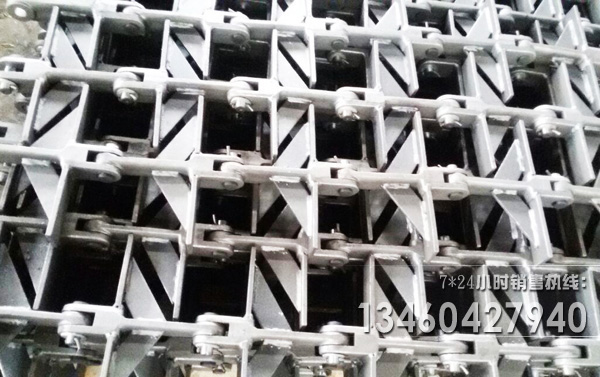

埋刮板輸送機鏈條配件

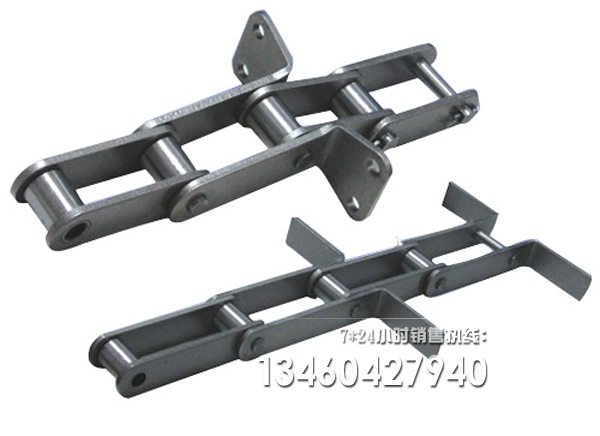

埋刮板輸送機鏈條配件

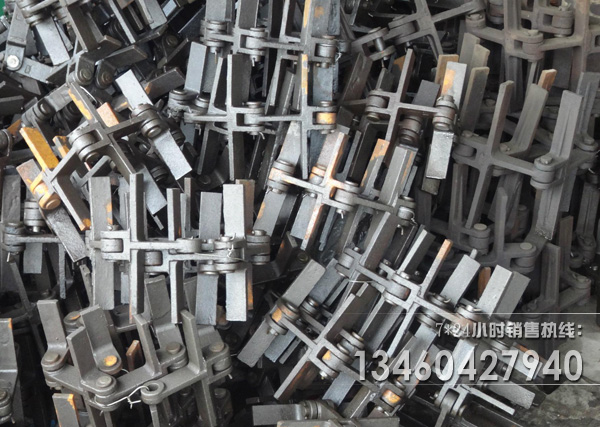

埋刮板輸送機鏈條配件

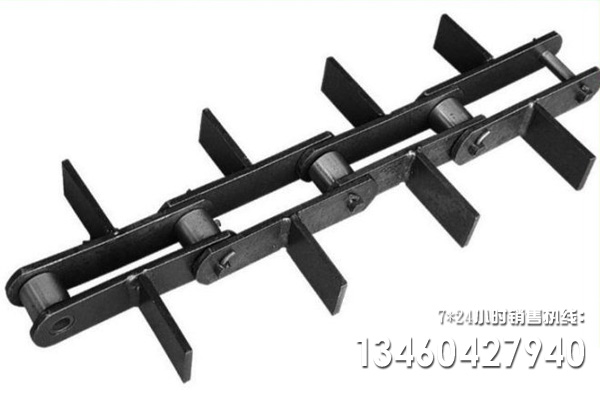

埋刮板輸送機鏈條配件

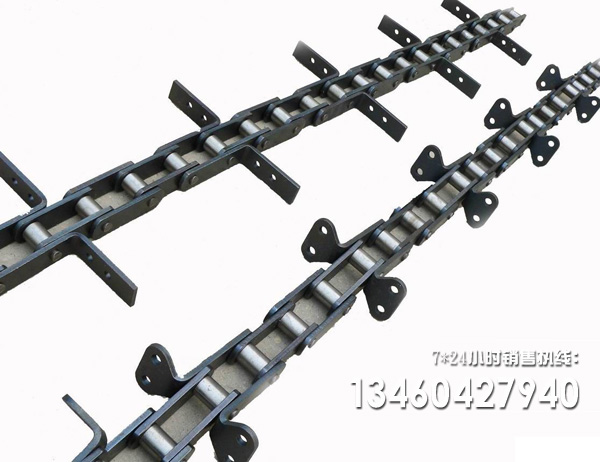

埋刮板輸送機鏈條配件

埋刮板輸送機型號參數

MS、GSS型水平刮板機技術參數參考表
型號		12	16	18	20	25	30	32	35	40	50	60	63
機槽寬度(mm)		120	160	180	200	250	300	320	350	400	500	600	630
刮板鏈條	節距(mm)	100	100	125	125	125	200	200	200	200	200	250	250
		125	125			160
	線速度m/s	0.133 - 0.183	0.133 - 0.166	0.167 - 0.192	0.183 - 0.2	0.183 - 0.245	0.266-0.3					0.275-0.35
輸送量(m3/h)		6.912 - 9.504	15.36 - 19.87	19.44 - 22.35	13.76 - 25.92	33 - 44.1	71.82 - 81	76.61 - 86.4	100.5 - 113.4	126.4 - 142.65	172.36 - 194.65	213.84 - 272.16	249.48 - 317.52
輸送距離(m)		10-50
電機(kw)		2.2-22

MC、MZ、GSZ.GSL型埋刮板輸送機技術參數 參考表
型號		12	16	18	20	25	30	32	35	40	50	60	63
機槽寬度(mm)		120	160	180	200	250	300	320	350	400	500	600	630
刮板鏈條	節距(mm)	100	100	125	125	125	200	200	200	200	200	250	250
		125	125			160
	線速度m/s	0.1 - 0.183	0.133-0.183			0.283 - 0.25	0.21-0.26		0.26-0.306			0.25-0.35
輸送量(m3/h)		3.89 - 5.17	9.22 - 12.67	10.37 - 14.25	12.48 - 17.16	33 - 36	36.29 - 44.39	38.7 - 47.92	56.7 - 69.4	64.8 - 79.3	90 - 110.16	118.8 - 166.32	124.74 - 174.64
輸送距離(m)		垂直20 水平25
電機(kw)		2.2-22

MS與MC刮板機區別

MC埋刮板輸送機與MS埋刮板輸送機最大的不同之處在于，MS埋刮板輸送機是水平輸送的，而MC埋刮板輸送機是傾斜向上輸送的，這只是使用上的不同。其實，雖然都是埋刮板輸送機，MS 埋刮板輸送機的結構域MC埋刮板輸送機的結構完全不同，MS采用的是單通道，方形殼體進行工作，工作區分上下兩層，而MC埋刮板輸送機的采用的是雙通道設計，因為其制作成本和制作工期要大大超過MS埋刮板輸送機。MC埋刮板輸送機作為這樣的設計為的是進行的大角度的輸送，而不是15°以下小角度輸送，它的輸送原理和輸送理論要復雜與MS埋刮板輸送機。

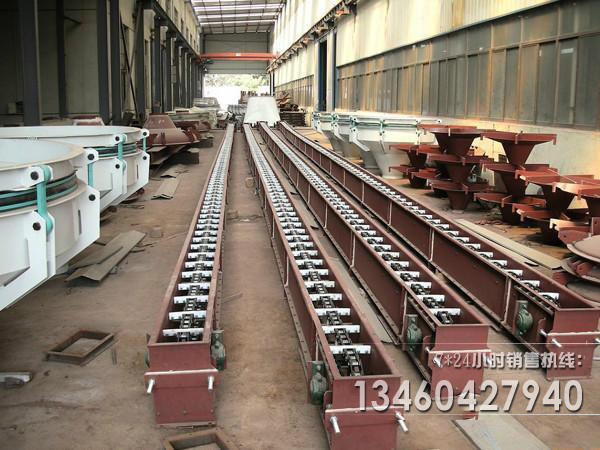

MS埋刮板輸送機

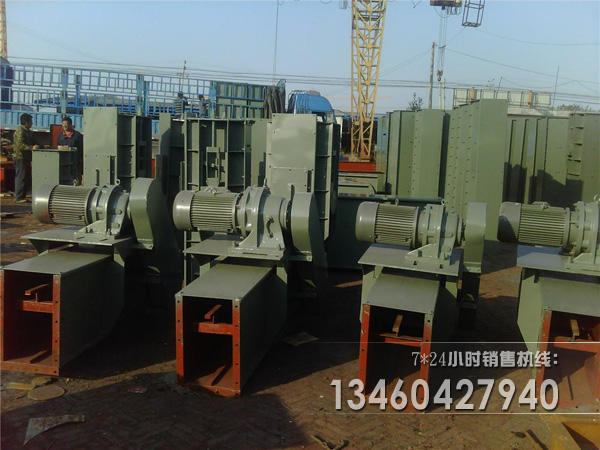

MC埋刮板輸送機
