振動輸送機簡介

振動輸送機是一種使槽內物料沿一定方向滑行或拋移的連續輸送機械。機適用于輸送各種中等塊度以正反散粒狀物料及水平輸送（≤500℃）高溫高磨耗物料，如烘干熱礦渣、水泥熟料等。適用于水泥立窯窯下，做料封出料機。
彈性連桿式振動輸送機是一種近共振類振動機，該振動機適用范圍大、適應性強，且對輸送物料的粒度、濕度沒有太多要求，因此在很多行業中應用廣泛。本文主要介紹該種輸送機的工作原理。

振動輸送機特點
（1）輸送距離長，輸送量大，能耗低，噪音小，輸送高溫物料時不用熱態調整。
（2）結構簡單、安裝方便，磨損小，維修工作量小。
（3）性能穩定、工作可靠，起動、停車快且平穩。
（4）可多點進出料，隔振性能好，庫頂庫底均可采用。
（5）全封閉結構，做水平料封出料機時，鎖風效果良好。

振動輸送機工作原理

振動輸送機可以分為電磁式、慣性式和分彈性連桿式這三種。
電磁式：是由鐵芯、線圈、銜鐵和料槽等組成的，一般是高頻率和小振幅。
慣性式：是由偏心塊、主軸、料槽等這些組成的，一般是中等的頻率和振幅。
分彈性連桿式：是由偏心軸、連桿、彈簧和料槽等這些組成的，一般是低頻率、大振幅，或者是中等的頻率和振幅。

振動水平輸送機工作視頻

振動輸送機結構圖紙

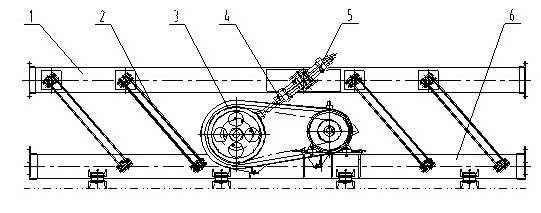

連桿長距離振動輸送機結構圖紙

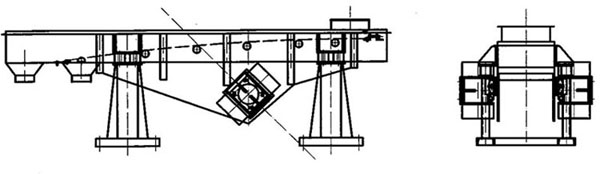

振動電機水平振動輸送機結構圖紙

它由傳動裝置、槽體、導向桿、主振彈簧和底架等幾部分組成。裝于固定底架上的電動機通過V帶與偏心軸聯接，連桿一端裝于軸的偏心上，另一端通過彈簧與槽體相聯。槽體由傾斜放置的導向桿支承，以限制槽體的運動方向。槽體下方裝有主振彈簧，其作用是使振動系統在接近共振狀態下工作。
振動輸送機屬于單質體構造，雖然其結構簡單、制造容易，但由于工作時槽體產生的慣性力不能獲得平衡，會引起地基或建筑物的振動。所以，它一般應用于質量較小或頻率較低的輸送機中。

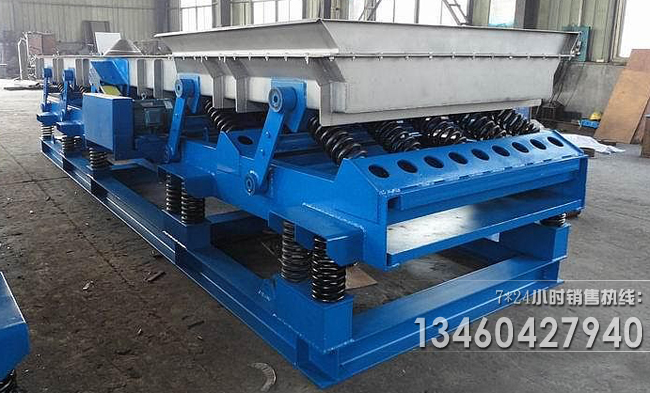

振動輸送機真機圖片

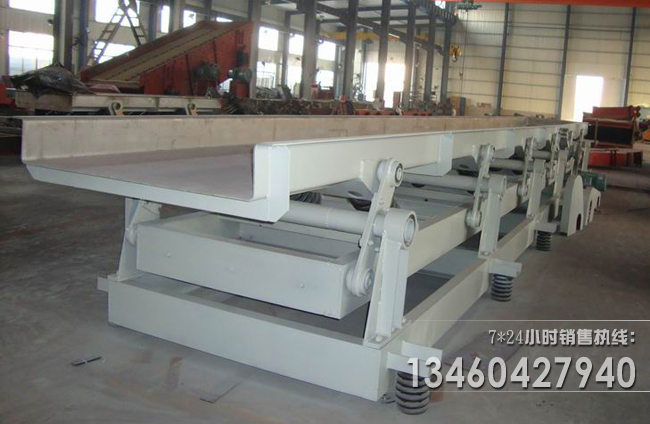

加寬長距離振動輸送機圖片

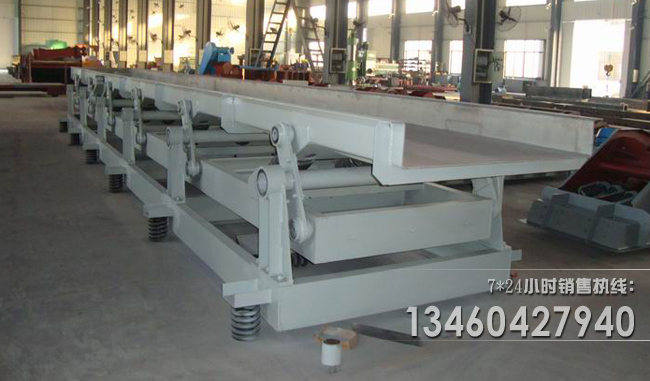

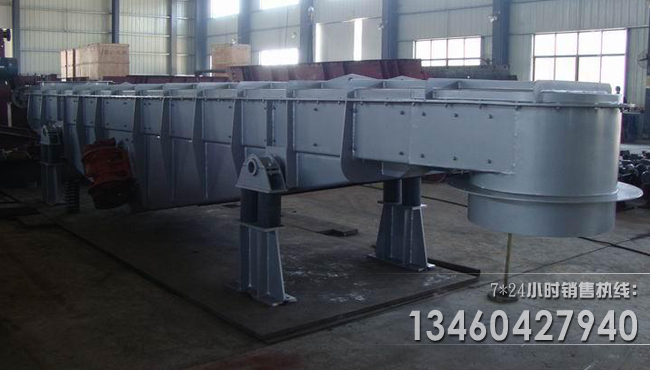

方型水平振動輸送機圖片

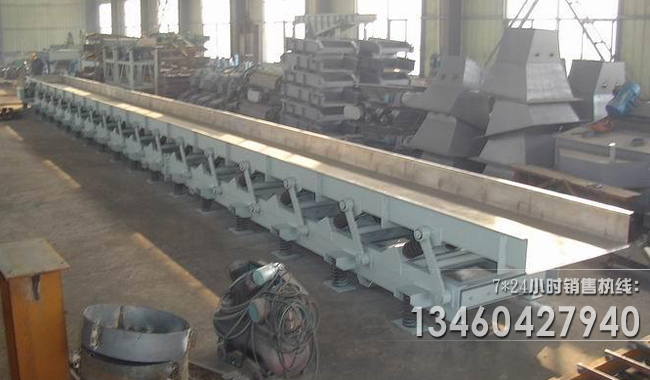

連桿長距離振動輸送機圖片

連桿長距離振動輸送機圖片

連桿長距離振動輸送機圖片

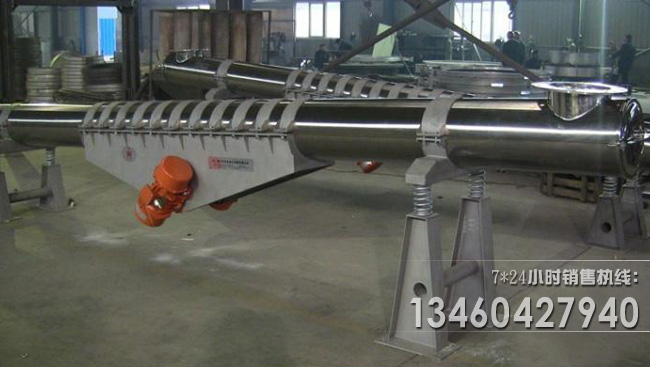

圓管水平振動輸送機

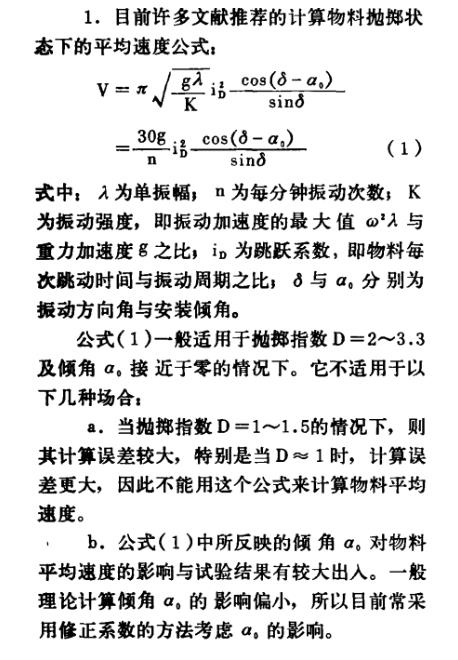

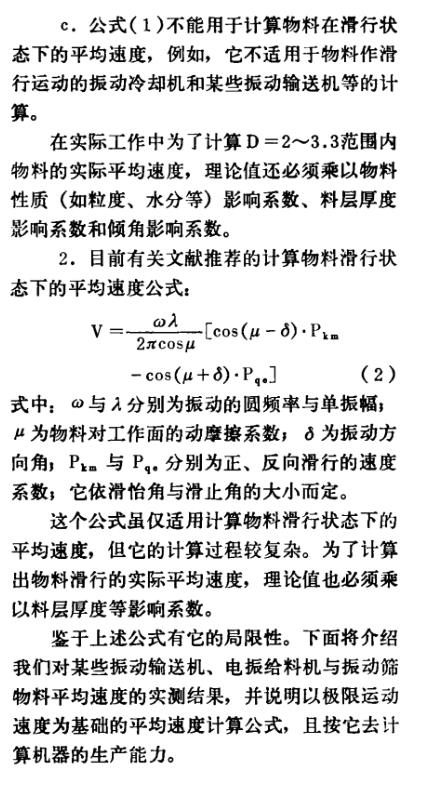

輸送量輸送速度調整公式
