畚斗提升機

畚斗提升機一種適用于垂直輸送粉狀、粒狀及小塊狀且磨琢性較小 的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度大40米，其特點：結構簡 單，運行平穩，挖取式裝料，離心式卸料，物料溫度不超過60。

畚斗提升機主要是在傳動、鏈帶、適合物料種類、物料顆粒等方面有區別。鏈帶式畚斗提升機適應于煤炭等帶一定顆粒的物料

型號參數

斗提機型號	TD100		TD160				TD250				TD315
料斗型式	Q	H	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量①，m3/h	4	7.6	9	16	16	27	20	36	38	59	28	50	42	67
料斗容積，L	0.15	0.3	0.49	0.9	1.2	1.9	1.12	2.24	3.0	4.6	1.95	3.55	3.75	5.8
料斗運行速度，m/s	1.4		1.4				1.6				1.6
滾筒轉速，r/min	67		67				61				61



斗提機型號	TD400				TD500				TD630
料斗型式	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量，m3/h	40	76	68	110	63	116	96	154	-	142	148	238
料斗容積，L	3.1	5.6	5.9	9.4	4.84	9.0	9.3	14.9	-	14	14.6	23.5
料斗運行速度，m/s	1.8				1.8				2.0
滾筒轉速，r/min	55				55				48

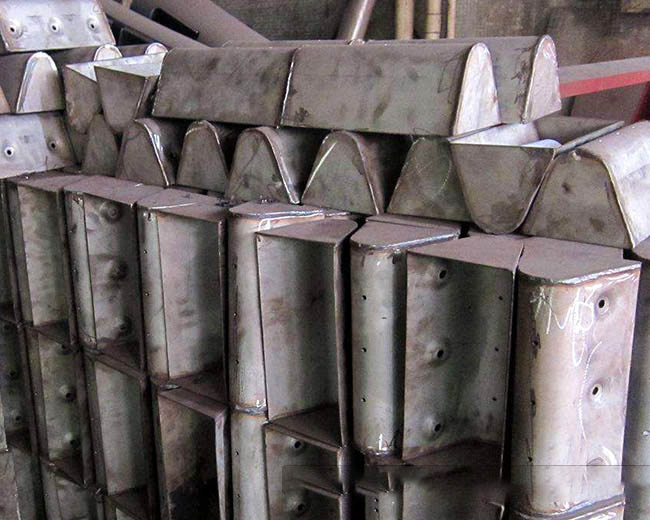

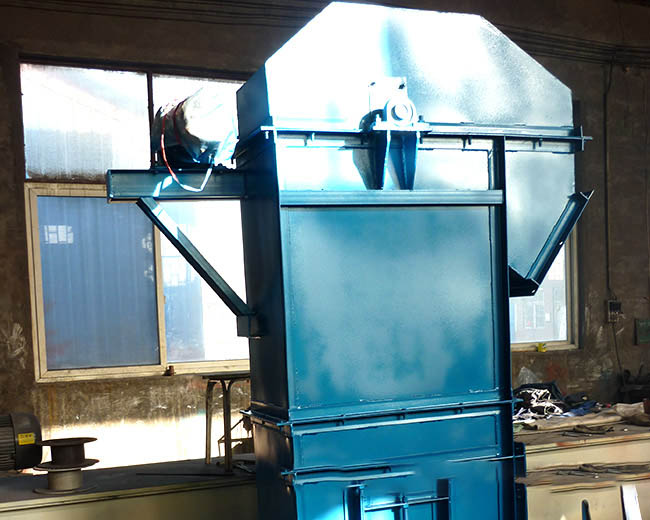

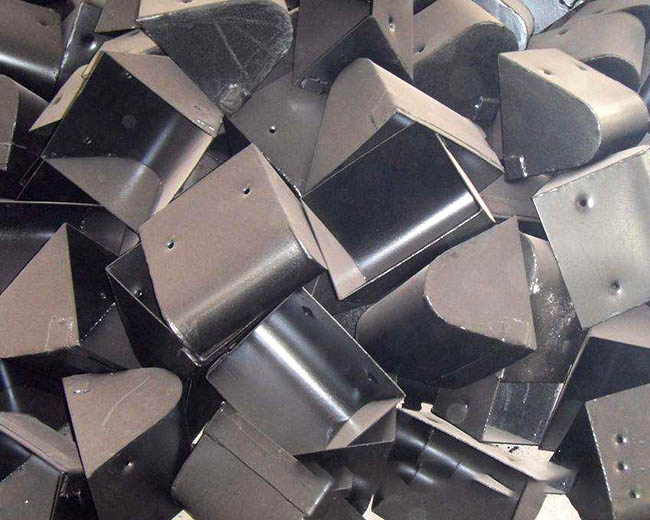

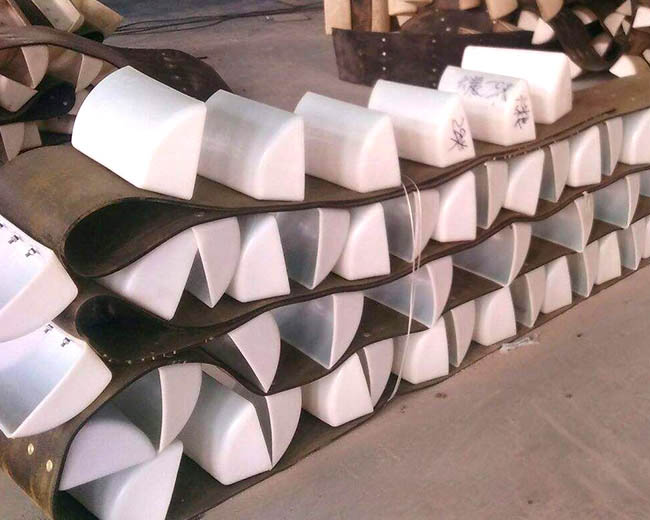

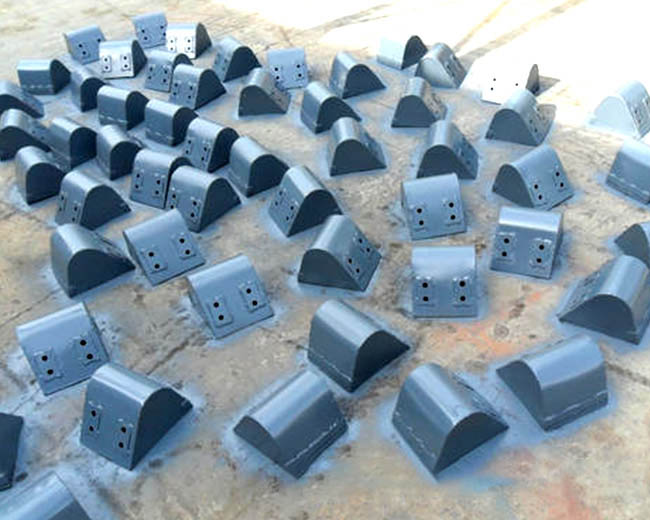

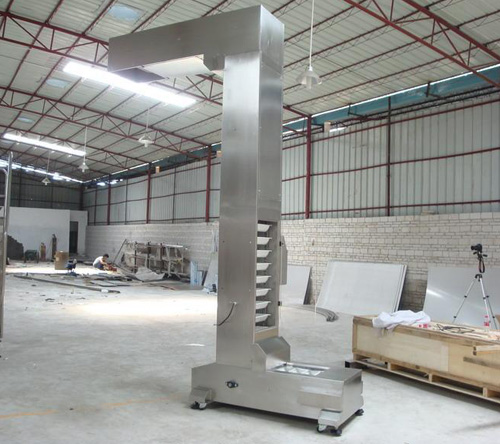

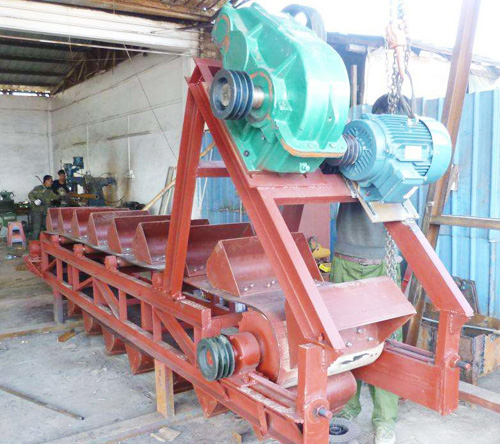

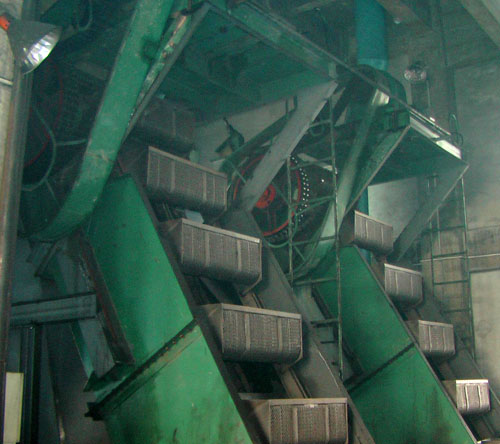

畚斗提升機圖片

皮帶接法

皮帶的接頭方式；
一、皮帶的接頭通常為搭接式，見圖六。采用搭接式接頭時，應確保接頭處螺釘?shù)穆?lián)接強度，必要時應予以加強。根據皮帶的寬度不同，連接螺釘在寬度方向上的間隔應在50mm~60mm之間。
斗式提升機皮帶安裝使用說明
二、當采用搭接式接頭時，畚斗盡量不要裝在接頭受力的螺釘上。因?yàn)榻宇^處為雙層皮帶，裝畚斗時螺釘?shù)奈膊繒?huì)露出皮帶，在經過頭尾輪時，會受到摩擦引起接頭處的螺釘松動、螺釘尾部的一層皮帶孔處被拉穿、甚至于掉斗。
三、當斗式提升機皮帶受力較大時，推薦采用圖七所示形式接頭。這種接頭方式可以承受較大的拉力，而皮帶不會被拉斷。

使用與維護

畚斗提升機的安裝：
1、在皮帶被預拉伸之后，再在皮帶上按照設計要求的距離尺寸進行沖孔，而且孔的尺寸應稍大于畚斗螺釘尺寸。
2、在皮帶上安裝畚斗，將畚斗螺釘完全緊固，螺釘尾部不得露出皮帶平面。如果螺釘尾部露出皮帶平面，而頭輪、尾輪均為光輪，運行一段時間后，會引起螺釘發熱導致孔周圍的面膠剝落和螺釘被拉松等現象，甚至于會掉畚斗。

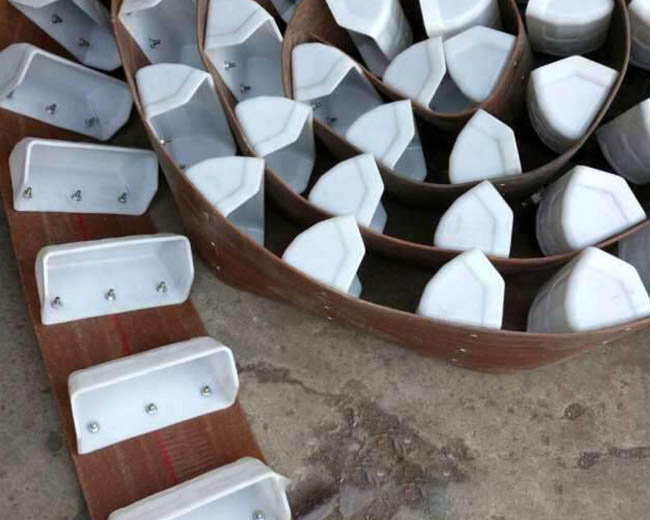

3、斗式提升機畚斗的安裝如圖五所示。
4、斗式提升機皮帶接頭處的畚斗應在接頭接好后安裝。
使用過程中的注意事項；
1、如果工況環境需要耐油、耐酸堿、耐高溫，皮帶應作相應的膠料配方調整，以確保皮帶的使用壽命。
2、在首次使用時，應跟蹤檢查皮帶的拉伸情況，進行適當?shù)恼{(diào)節，確保運行正常。
3、運行了20個小時左右，停機檢查畚斗螺釘和接頭處的螺釘有無松動現象，并予以及時緊固。
4、連續運行一周后，須再次檢查、調節一次。以后在使用中應作定期檢查和保養。
