消失模振實臺

消失模振實臺采用高頻振動銅芯電機，框架采用加厚鋼板焊接，表面噴涂，適用于試驗室，現場工地作試件成型和預制構件震實各種板柱、梁等混凝土構件振實成型。消失模振實臺主要由臺底架、振動器彈簧等部件組成，臺面與底架均用鋼板和型鋼焊接而成，振動臺是用電動機 加一對相同的偏心輪組成。

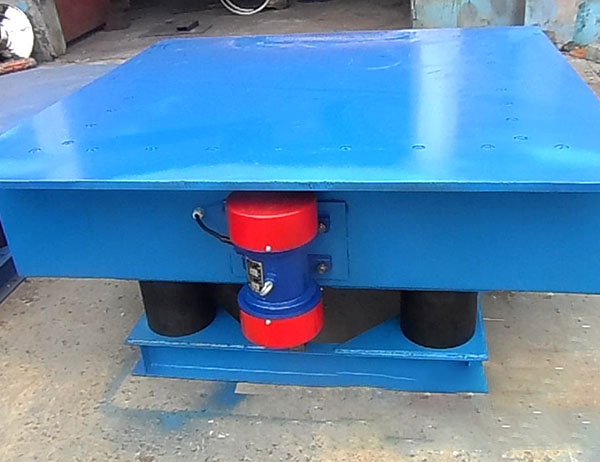

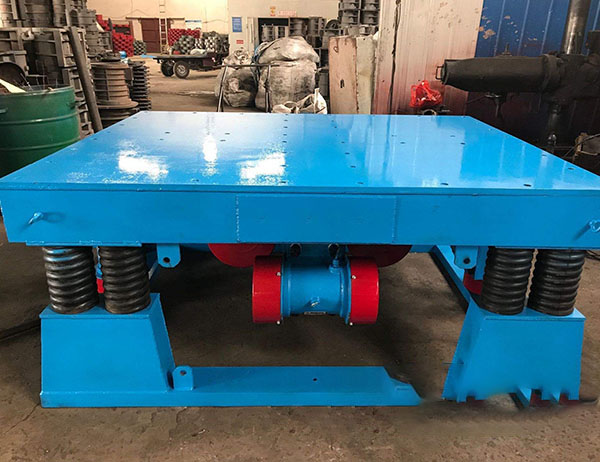

真機圖片

電機運轉方

鑄造設備消失模用振動電機，對稱的振動電機應該反方向運轉。保持平臺上下往復運動。可以通過調節振動電機激振力大小、來使平臺上物料實現理想的形式。該機主要用于樹脂砂和消失模等造型時，通過振動電機帶動機體振動使砂充分緊實和充滿鑄型。可以與輥道輸送機組成流水生產線。振動平臺于生產流程中用于把顆粒、粉狀物料從散裝到塊狀、型狀等形式的轉變。

振幅調整方法

(1)高效振動,充填和緊實型砂,但不能損壞泡沫容貌。
(2)具有不一樣的振動模式,并依據不一樣形狀的零件,選用不一樣的振動模式。
(3)消失模振實臺要有滿足的彈性支持力。
(4)激振器要有滿足的激振力,以使其到達所請求的振幅和振動加速度。
(5)適宜的振實臺臺面尺度。
(6)要有滿足的強度、剛度和抗振動疲憊能力,配有防止振動導致的連接件松動等構造與措施。

使用說明

1.消失模振實臺啟運和停機時，出現數秒大振幅擺動，屬正常現象，約5秒后恢復正常。
2.振動電機激振力的調整,產品出廠前振動電機的激振力已調至額定值的50％，如廠家需要增大或減小振動平臺的生產能力，請按下面要求調整激振力：摘掉振動電機兩端的防護罩，松開活動激振塊（即內側鐵塊）上的緊固螺栓，旋轉活動激振塊，通過增大或減小與固定激振塊的夾角，按激振塊上的刻度在0－100％范圍內調整激振力，并用尺測量兩激振塊尖角間的距離，必須保證兩側的調節量相等，否則將會使振動電機產生破壞性的錯向激振力，造成設備損壞。調整完畢后，鎖緊活動激振塊上的螺栓，裝上電機兩側的防護罩。
3.電機連接螺栓的緊固,振動平臺安裝投產后，在第一周應每天對振動電機的連接螺栓的緊固程度檢查一次。如有松動應及時重新緊固。此后可每月檢查螺栓的緊固程度1次。為保證振動平臺生產能力，每班開車前應清除臺面上的殘留異物。
