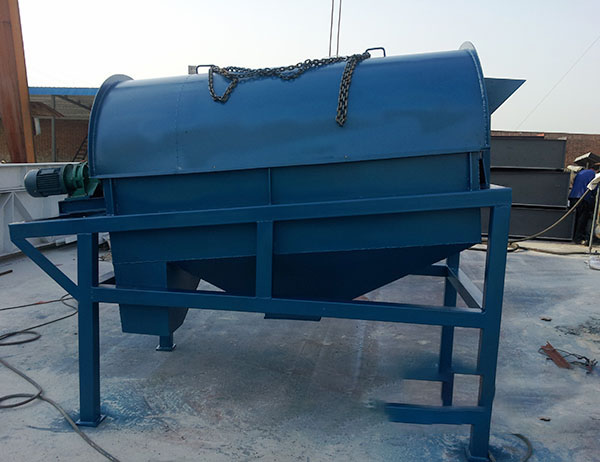

冷卻篩耗時短，工藝上加大青稞的生產加工的效率與產量；筒體的中心軸線與水平面呈10-15°角，筒體的頭部設有進料口，內置有轉軸，轉軸上設有螺旋抄板，筒體的頭部通過鏈條與電機連接，在筒體的一側均設若干抽風管，抽風管與除塵設備連接。設備運行時采用螺旋抄板不斷旋轉抄起青稞，使得青稞具有一定的勢能，從而向前運動，增加了青稞與氣流的接觸機會，提高了青稞的冷卻效率，同時提高了連續生產能力；螺旋弧面，減小了青稞在運動過程中的阻力，這有助于進一步加快青稞的運動速度；溫度為100-120℃的熟青稞在懸浮狀態的青稞不易破碎，有效地提高了產品質量。

    冷卻篩選機在其他谷物在炒制加工都可以用到，降低谷物溫度，提高生產效率好幫手！公司以客戶需求為起點，研發生產，注重產、學、研結合，以多種形式與科學研究院所的合作，努力研發搞效率、低能耗、高科技含量的產品。
青稞炒制后加工設備是一整套設備，在這套加工設備中，根據客戶生產需要會配備不同的設備，組成一條加工設備生產線，從前端的清理設備，水洗設備，去石機，電加熱炒貨機等。
   冷卻篩分設備是在青稞加工工藝中炒制時起到分離砂子和青稞，降低青稞溫度的作用，青稞又稱元麥俗稱裸大麥，具有生育期短，耐寒性強等特點，含有豐富的膳食纖維和生理功能元素，深受消費者的喜愛，青稞主要種植在我國西南和青藏高原隨著人們生活水平的提高和生活理念的轉變，青稞加工業不斷發展，青稞米、青稞掛面、青稞餅干、青稞速食面等系列大眾化食品、方便食品和休閑食品深受消費者喜愛。但是青稞要做成成品需要經過和砂子混合炒制，炒青稞冷卻設備具有把炒制好的青稞進行砂子和清理分離，分離后的青稞在篩網上出來達到合適的溫度。進行下一道工藝加工。
